Шипорезка Leigh R9 plus



13010 p
Рейтинг :
Cредняя оценка 0 (по оценкам 0 пользователей)

Описание

Leigh R9PLUS - одна из самых простых шипорезок в линейке Leigh. Но несмотря на кажущуюся простоту нового шаблона, в шипорезной системе Leigh R9PLUS используется не только специальный шаблон, но и оригинальный способ позиционирования, позволяющий изготовить шиповое соединение неограниченной длины.

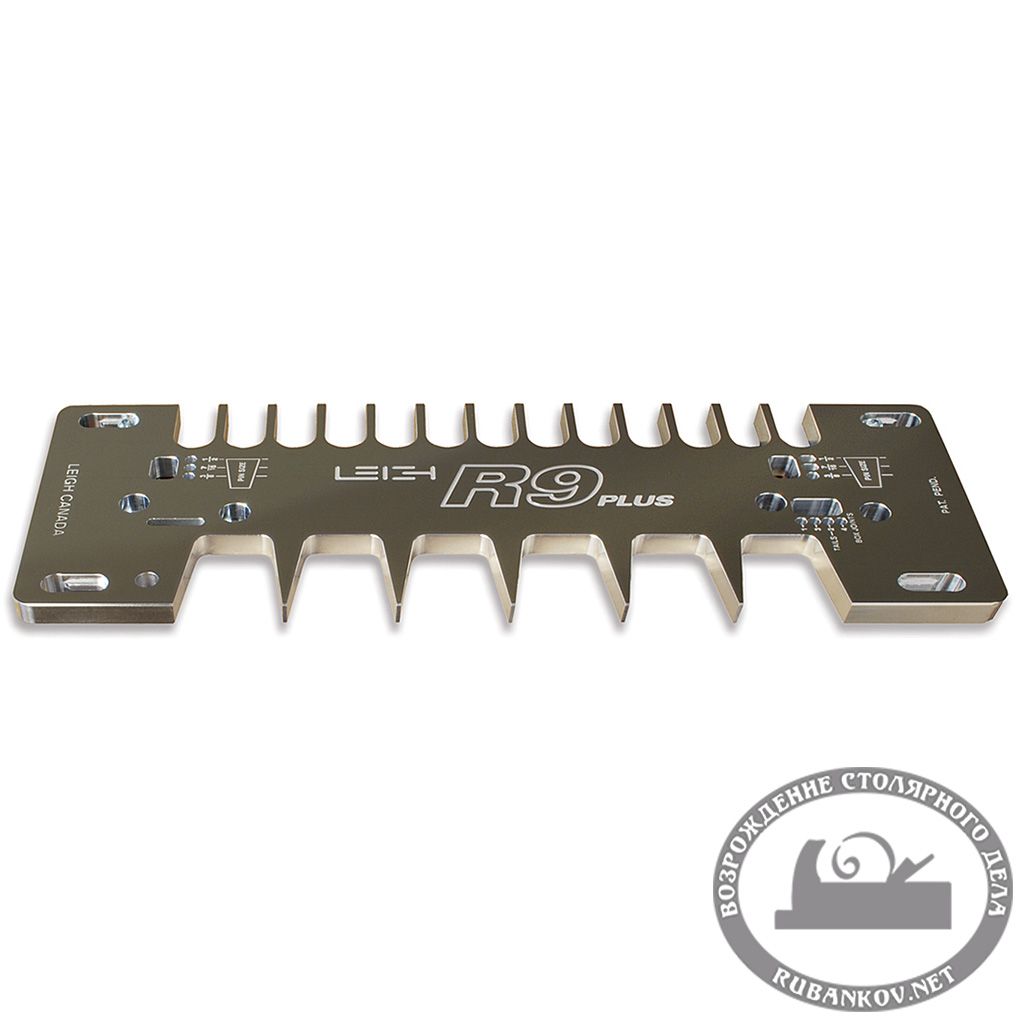

Шаблон имеет толщину 9,5 мм и изготовлен из аллюминиевого сплава марки 6061 T6, не подверженного деформации от температуры, влажности и времени. Он позволяет изготавливать сквозные шипы типа “Ласточкин Хвост” и ящичные (прямые) шипы. Шипорезный шаблон позволяет выполнить 3 типоразмера соединения типа "Ласточкинт хвост" и 3 типоразмера соединения типа "Ящичные шипы". Замечательным является то, что соединение можно делать на заготовках любой ширины. Производителем, как и в предыдущих их устройствах, гарантируется очень точное соединение и  повторяемость получения точного соединения.
При работе по новому шаблону R9 PLUS используется копировальная втулка с эллиптической рабочей поверхностью, используемая и ранее с шаблонами для выполнения ящичных шипов Leigh F3 и Leigh F3M.
Новый шаблон R9 PLUS можно использовать как при изготовлении шипов на фрезерном столе, так и просто на верстаке, используя ручной фрезер.

Характеристики шаблона Leigh R9 PLUS:

Соединение типа “Сквозной Ласточкин Хвост”
- Заготовки любой ширины
- Толщина заготовки до 20,6мм
- Ширина шипов  3/8” (9,5 мм), 7/16” (11,1 мм) и 1/2" (12,7 мм)
- Шаг между шипами может быть 1 1/2” (38 мм) и 3/4” (19 мм)
- Возможность регулировки плотности получаемого соединения

Заготовки могут быть любой ширины
- Заготовки любой ширины
- Толщина заготовки до 25,4мм
3 типоразмера шипов - 3/16” (4,8 мм), 3/8” (9,5 мм) и 3/4" (19 мм)

Шаблон Leigh R9PLUS может использоваться как на фрезерном столе, так и при работе ручным фрезером

Монтаж шаблона производится на самостоятельно изготавливаемом пользователем основании (простом деревянном бруске), что сделано специально - для минимизации стоимости поставляемого комплекта шаблона
Для минимизации сколов при фрезеровании рекомендуется применение сменной  поддерживающей фальш прокладки (деревянной или МДФ)

Комплектом фрез, которые идут в штатном комплекте шипорезного приспособления  Leigh R9 Plus, можно изготавливать соединение типа ласточкин хвост (ЛХ) на заготовках толщиной от 12,7 мм до 20,6 мм.
Для изготовления соединений с прямыми шипами (ящичного соединения), необходимо приобретение дополнительных спиральных фрез: диаметром 4,8 мм и хвостовиком 1/4" и   диаметром 9,5 мм и хвостовиком 3/8"Plus.
Оригинальная система крепления и позиционирования шаблона Leigh R9 Plus позволяет изготавливать  шиповое соединение. Для этого нужно лишь увеличить длину монтажного бруска и установить на него  дополнительные монтажные пластины. В комплекте с шаблоном вы получите три таких пластины.

Стандартная комплектация шаблона Leigh R9PLUS:

- Шаблон Leigh R9PLUS

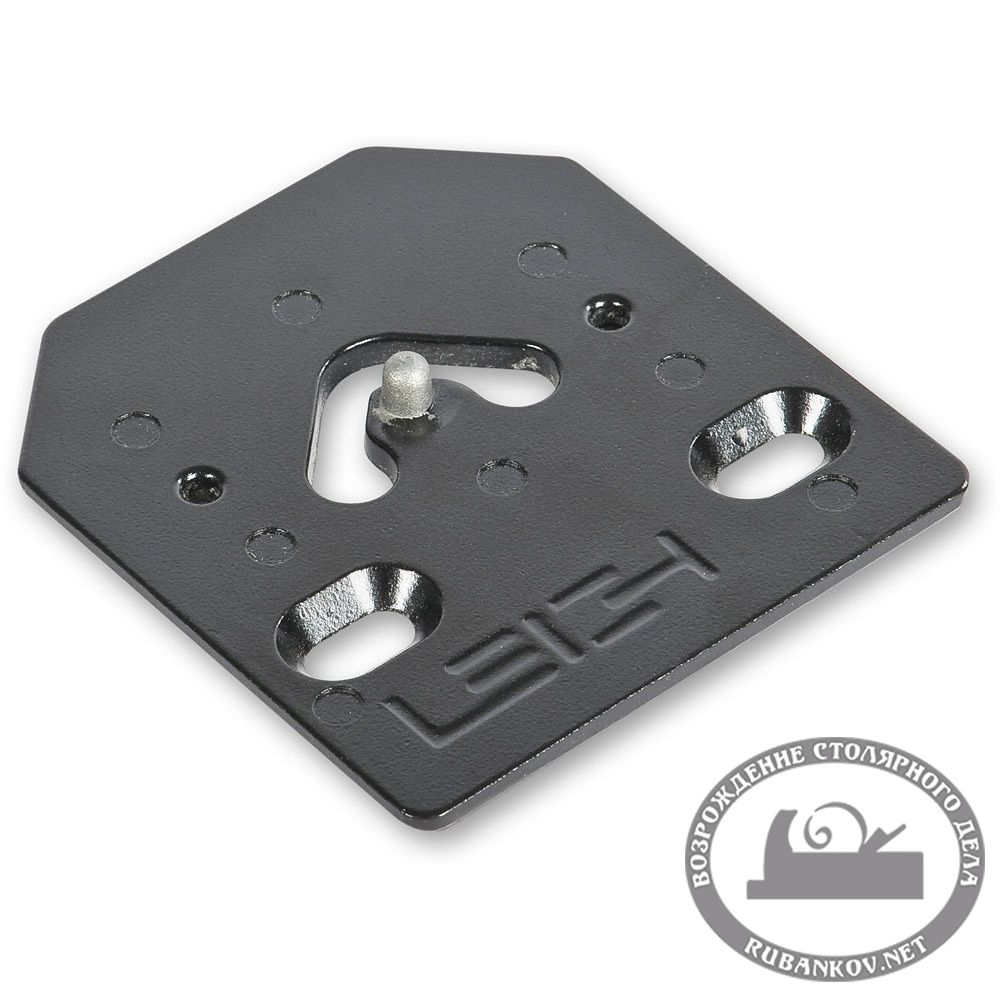

- Монтажная пластина для позиционировани шаблона (3 шт.)
- Зажим для крепления шаблона на пластине позиционирования (2 шт.)
- Регулируемый боковой упор - один для всех выполняемых соединений
- Прямая пазовая фреза диаметром 1/2", длиной рабочей части  1-1/4” и хвостовиком 1/2"
- Фреза типа ЛХ, диаметром рабочей части 1/2", длиной 13/16”, углом 8° и хвостовиком 8мм
- Переходная цанга с 1/2" на 8 мм (для фрез с хвостовиком 8 мм)
- Эллиптическая копировальная втулка Leigh e10, дающая возможность  регулировки плотности соединения всех выполняемых на шаблоне R9 соединений
- Ключ для вращения элиптической втулки в её креплении
- F-образные струбцины с противовращающимися накладками (2 шт.)
- Опорный элемент для облегчения скольжения при работе на фрезерном столе
- Подробная иллюстрированная инструкция на английском языке
- Все необходимые крепёжные изделия для сборки и монтажа устройства
