Шаблон Leigh для линейно расположенных шипов и гнёзд



31630 p
Рейтинг :
Cредняя оценка 5 (по оценкам 1 пользователей)

Поделиться / Сохранить себе ссылку:


Шаблон Leigh для линейно расположенных шипов и гнёзд М00010341 31630 p Есть

Описание

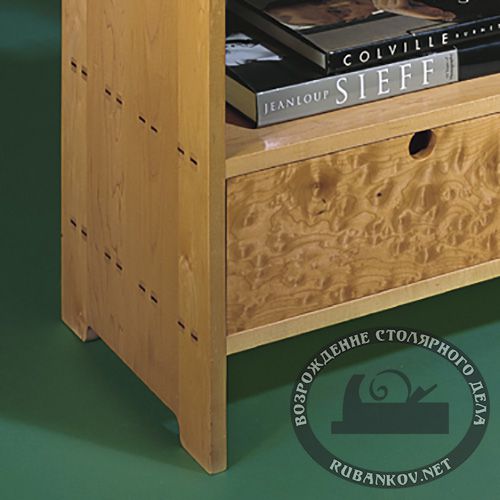

   Шаблон Leigh  предназначен для изготовления линейно расположенных шипов и гнёзд.
Максимальные размеры шипов и гнезд: от 8 мм x 15.8 мм до 38 мм x 63 мм, расположенные по вашему усмотрению в ряд на заготовках шириной до 60 см.
   В комплекте с шаблоном идёт спиральная фреза из быстрорежущей стали диаметром 1/2" и с хвостовиком 1/2", позволяющая делать крупные соединения, с помощью дополнительно приобретаемых фрез можно сделать и меньшее соединение.

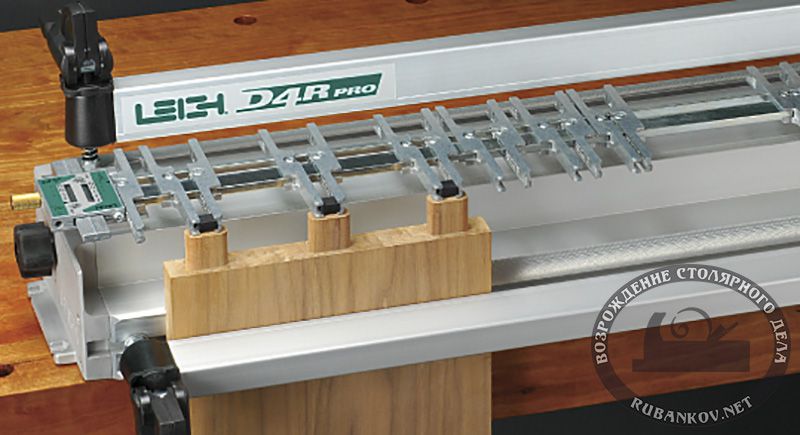

Шаблон имеет дополнительную направляющую (на фото она - на переднем плане). Эта направляющая ограничивает перемещение фрезера в направлении к оператору при фрезеровании пазов и, т.о. вы можете сами задавать их ширину. Таким образом перемещение фрезера ограничивается с боков полупальцами шаблона, сзади - профилем, на котором расположены полупальцы, а с передней - направляющей. Этим достигается точное, повторяемое и постоянное по размерам фрезерование пазов с заданными размерами и произвольным расположением шипов, исходя из ваших предпочтений.
Шипы можно сделать как заподлицо с заготовкой с пазами, так и выпустить их.

Фиксация элементов шаблона производится так же, как и на основном шаблоне, отвёркой из основного комплекта шипорезки Leigh D4R Pro.
Совместно с шаблоном можно использовать 2 разных копировальных втулки:
- при использовании фрезы ф 8 мм - диаметр копировальной втулки - ф11,1мм. Максимальная толщина заготовок - 20мм
- при использовании фрезы ф 12,7 мм - диаметр копировальной втулки - ф15,9мм. Максимальная толщина заготовок - 38мм
Копировальные втулки в комплекте не поставляются.

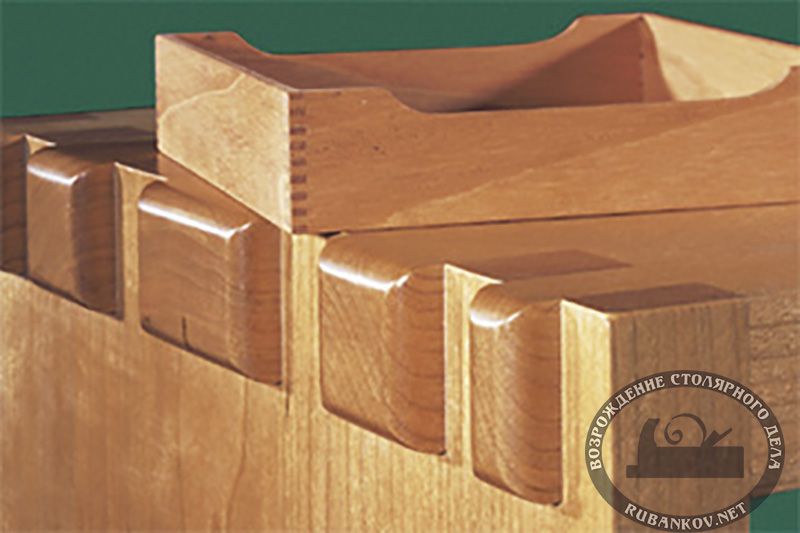

С помощью этого шаблона можно делать и гигантские полуоткрытые шипы типа ЛХ в досках толщиной до 31.7 мм. Для изготовления гигантских полуоткрытых шипов типа ЛХ с помощью описываемого шаблона вам  потребуется крупные фрезы типа ЛХ и соответствующие им копировальные втулки. Тогда вы сможете получить полуоткрытые соединения типа ЛХ глубиной до 31,7 мм.

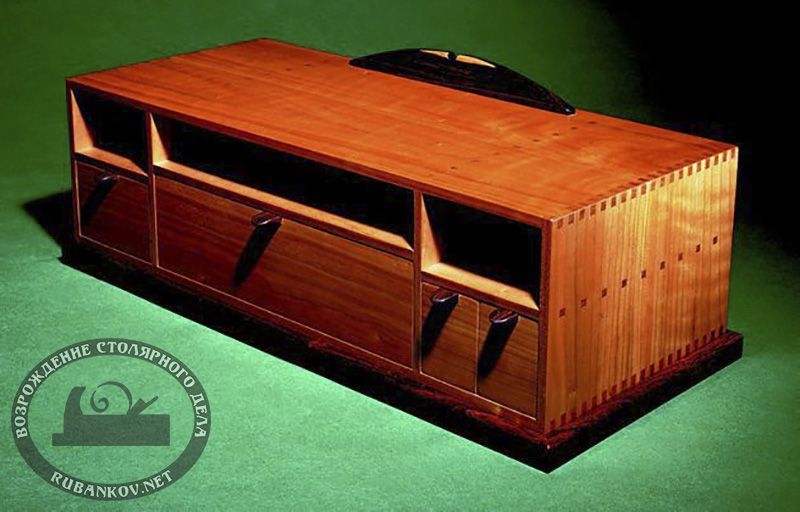

Также с помощью этого же шаблона можно делать ящичное соединение с очень большими шипами - где ширина шипов будет от 16 мм и более на досках толщиной до 38 мм.

В комплект стандартной поставки шаблона для линейно расположенных шипов и гнёзд входят:
-  сам шаблон со шкалами
- дополнительная направляющая со своими шкалами
- дополнительные удлинённые аллюминиевые кронштейны
- прямая спиральная фреза 1/2" из быстрорежущей стали
- иллюстрированная инструкция на англиском языке
Производство - Leigh (Канада)
