Чашечные токарные патроны Петроградъ



от 2800

Рейтинг :
(1)
Доставка: международная

Поделиться / Сохранить себе ссылку:


выберите размер

Описание

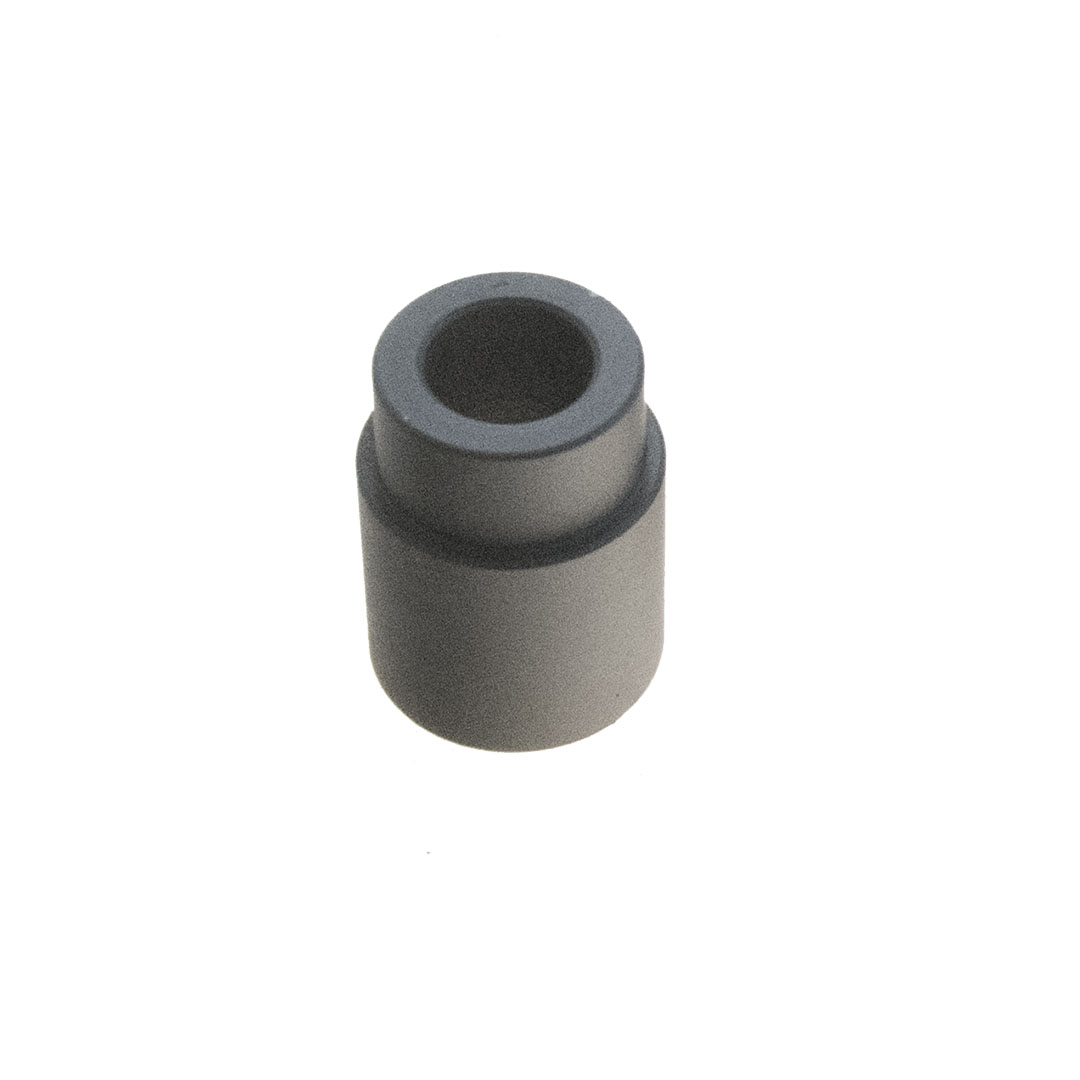

Данные патроны-чашки, или просто гладкие патроны предназначены для обработки заготовок на токарном станке.
Для установки детали или заготовки в патрон ее достаточно забить. Для этого нужно снять патрон со станка, забить заготовку, а потом снова установать патрон на станок. Внутренний конус патрона 1° позволяет надежно удерживать заготовку при точении.
Безопасная длина установки (контакт детали с патроном) минимум 15мм и контакт по окружности от 65%до 100%. Т.е. в патрон не обязательно устанавливать круглую деталь, а достаточно квадратную с небольшим скруглением углов.

Запрещается забивать заготовку на станке, для предотвращения поломки подшипников станка!

Данный тип патрона является одним из самых безопасных способов консольного закрепления детали:
- при установки нет острых углов кулачков
- патрон выполнен из стали 20 (при случайном попадании резца в патрон не происходит скалывание частей патрона)
- легкость установки

Патроны будут идеальными для работы с небольшими изделиями - кубками, волчками, рукоятями и пр.

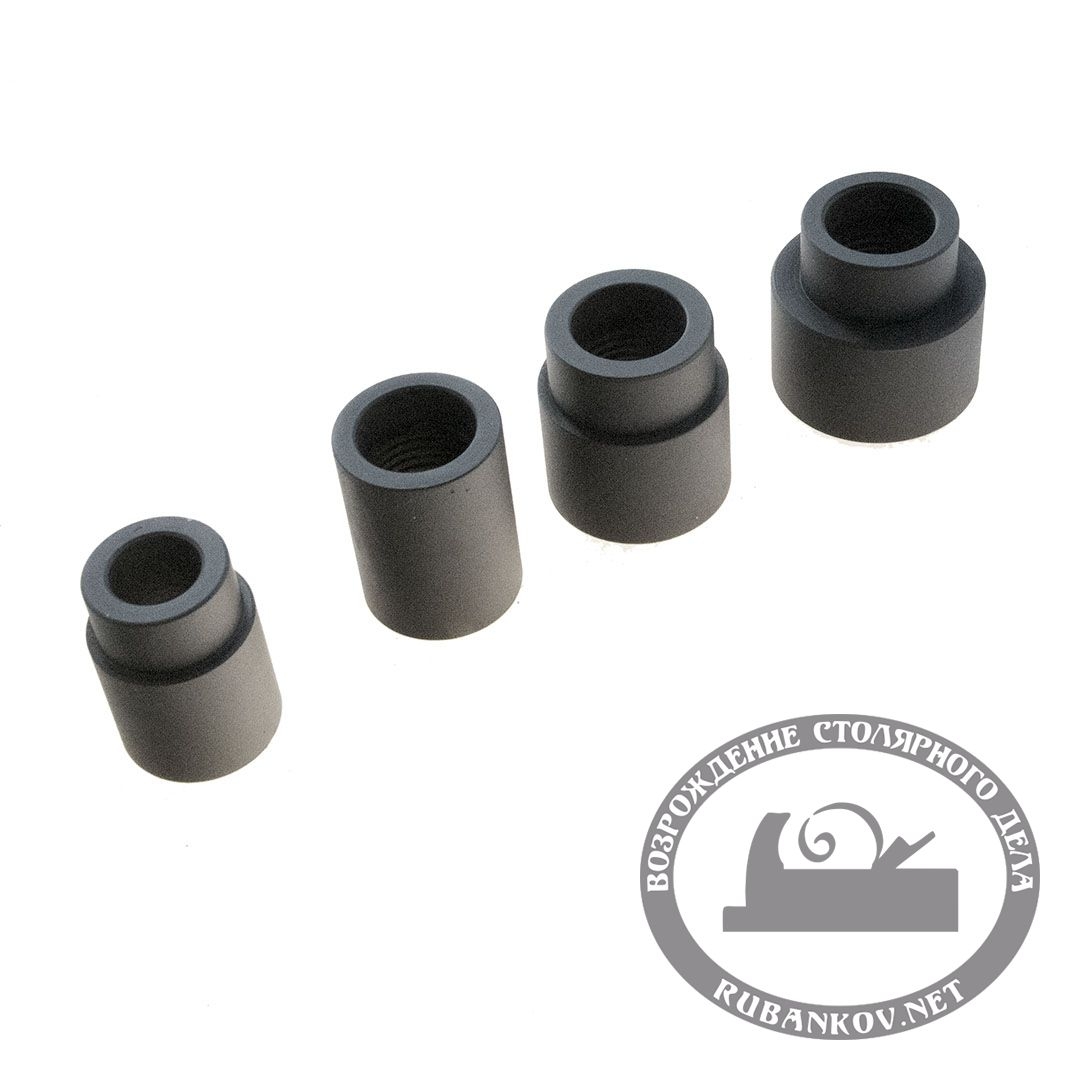

Выпускаются в 4 типоразмерах - диаметр внутреннего отверстия 25мм, 35мм, 45мм, 55мм.
Присоединительная резьба - М33 х 3,5. Для установки на станки имеющие другие присоединительные размеры используйте резьбовой переходник.
Патроны не имеют фиксаторов для закрепления его на шпинделе станка, поэтому не предназначены для работы на реверсе.
Материал патрона - Сталь 20.

Все патроны могут быть изготовлены с целым рядом посадочных резьб.
Дюймовые:
- 1" х 8TPI

Метрические:
- М18 х 2,5

- М20 х 1,5
- М20 х 2
- М24 х 3
- М25 х 2
- М30 х 1,5
- М30 х 3,5
- М33 х 3,5


Производство - фабрика столярных и плотницких инструментов ПЕТРОГРАДЪ.
Сделано в России.

НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ТОЧЕНИЯ И ШЛИФОВАНИЯ НА РЕВЕРСЕ
