Набор для заточки TSPROF Профиль К03 Pro Hunter

Набор для заточки TSPROF Профиль К03 Pro Hunter – это обновленный флагман систем заточки. Поможет достичь идеальной заточки ножа ещё быстрее, точнее и с большим удобством. В комплекте с Axicube-i, первым электронным угломером разработанным специально для систем заточки. Выставить угол с точностью до 0,1° ещё никогда не было так просто и удобно, угломер встроен непосредственно в держатель абразива. Производство TSPROF.

Особенности системы:

• Сам держатель состоит из двух стальных направляющих.
• Соединительная муфта специальной формы обеспечивает жесткое и точное соединение.
• Никаких прогибов и максимальная точность.
• Реечный подъемник обзавелся стальной рейкой с эвольвентным (зубчатым) зацеплением, обеспечивающим бесступенчатую регулировку угла заточки.
• Ползун приводится в движение латунным зубчатым колесом, благодаря паре сталь-латун обеспечивается плавное движение ползуна.
• Для удобства на ползуне лазером нанесена шкала углов заточки.
• Профиль К03 Pro не требует калибровки и собирается за пару минут.
• Модификация корпуса K03 Pro не имеет отклонений по горизонту, нож зажимается параллельно столу.
• Современный реечный подъемник, имеющий рейку с эвольвентным (зубчатым) зацеплением и бесступенчатой регулировкой, позволяет выставлять угол с точностью до 0,1°.
• Корпус с увеличенным углом, за счет усовершенствованной конструкции, позволит заточить ножи в диапазоне углов работы от 7° до 39°, что позволяет производить заточку на общий угол до 78°.
• Подвижная часть соединена с основанием ласточкиным хвостом, что гарантируем абсолютную точность выставления угла.
• Дополнительный винт фиксации позволяет жестко заблокировать подъемник во время проведения обдирочных работ.

Подробное описание элементов:

Для увеличения угла заточка используется дополнительный подъемный шток. Теперь фиксировать его положение стало удобнее: фиксирующий винт может быть установлен на обе стороны от корпуса. Ответная часть подъемника изготовлена из прочного полимерного материала — полиацеталя. Он является сверхпрочным полимером с высокими эксплуатационными характеристиками и плотностью 1,420 г/см3.

Полиацеталь обладает превосходными антифрикционными свойствами, обеспечивая отличную плавность хода реечного подъемника. Полимер черного цвета, с высокой износостойкостью и устойчивостью к истиранию. Он длительное время сохраняет первозданный внешний вид и гладкую блестящую поверхность.

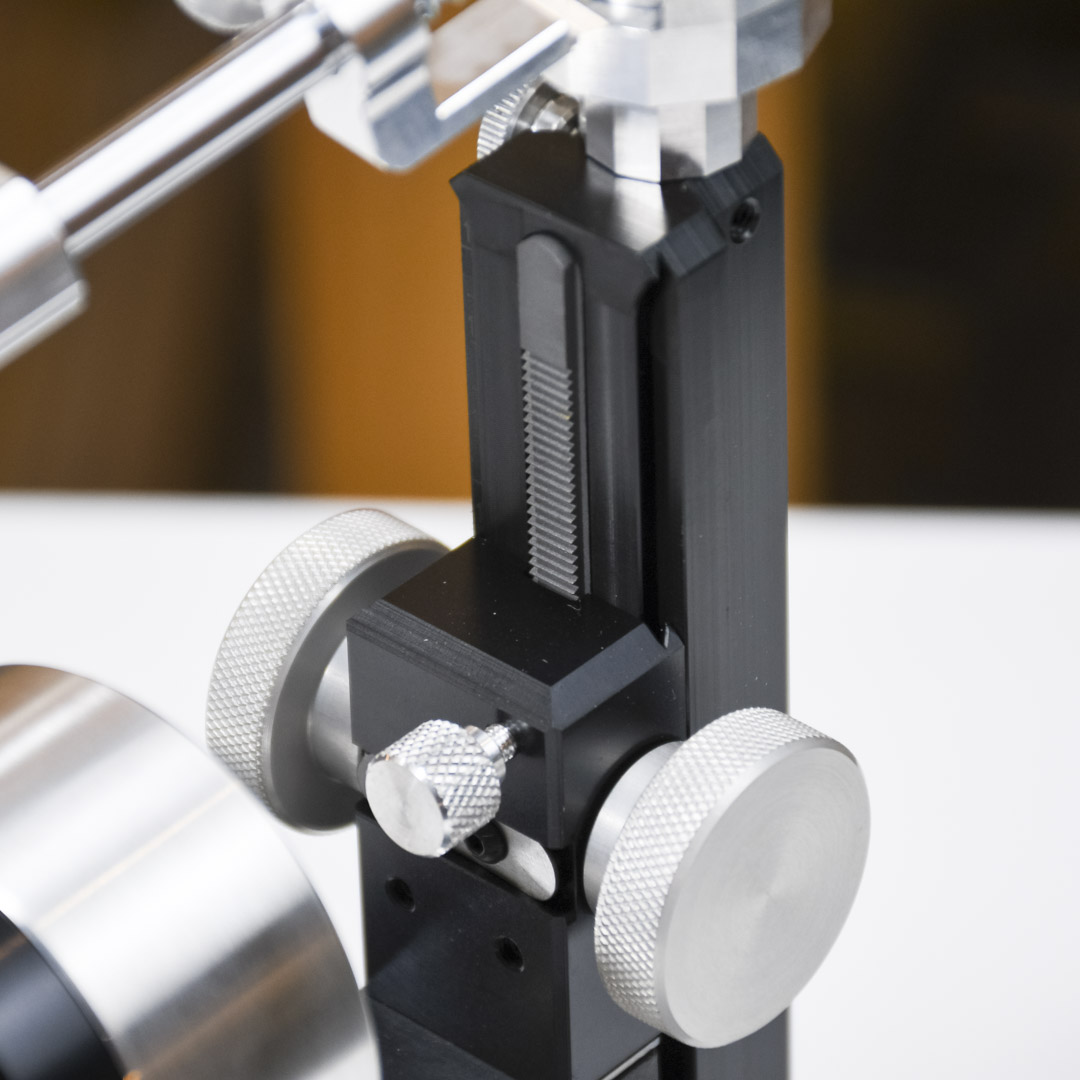

Крепление ползуна происходит через соединение типа ласточкин хвост, что исключает люфты механизма при работе, которые могли бы сказаться на качестве заточки. За работу подъемного механизма отвечает стальная рейка. Шкала измерения углов нанесена на лицевую сторону ползуна и дает возможность визуально контролировать их установку.

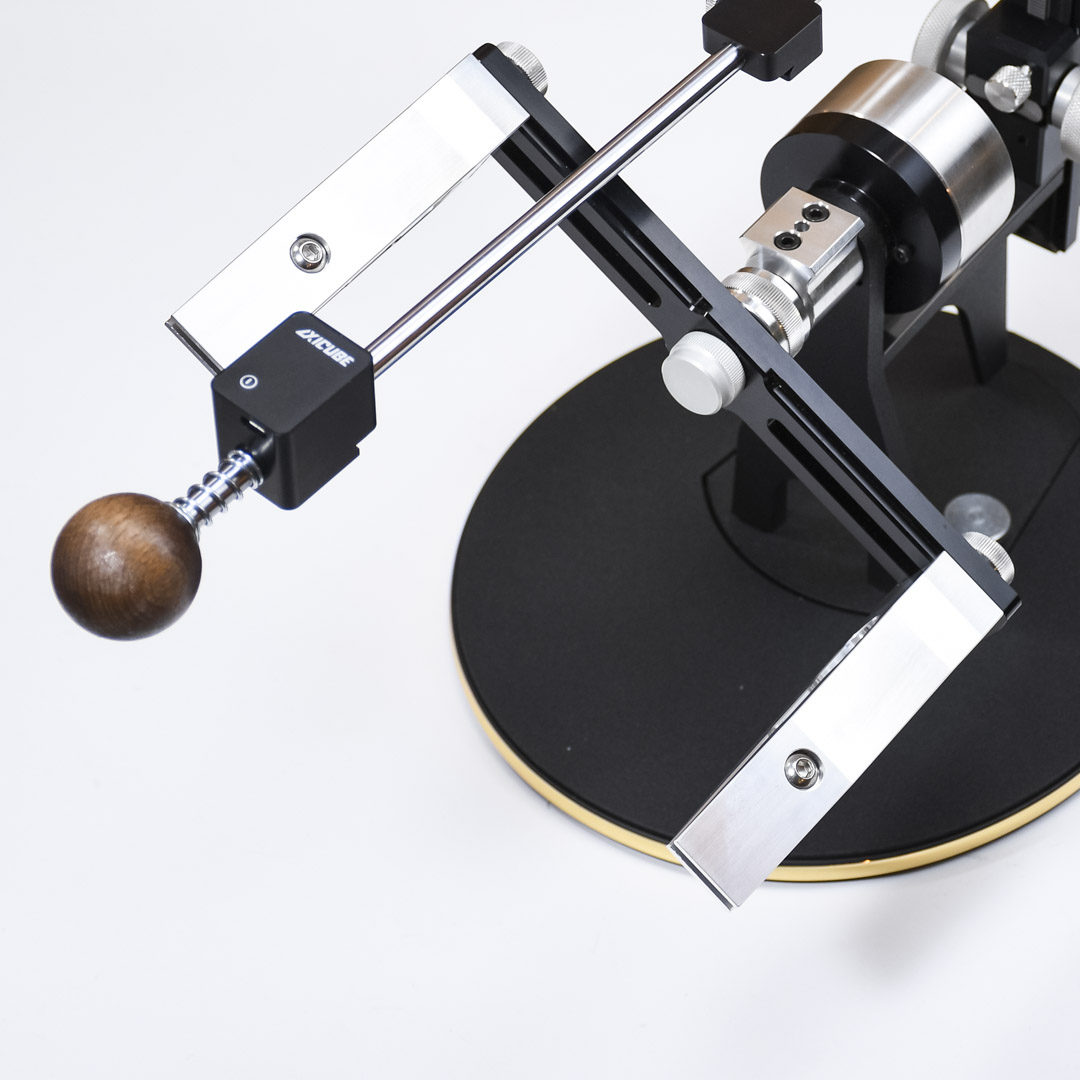

Уникальный вращающийся механизм имеет широкий рычаг, который облегчает вращение и обеспечивает надежную авто-фиксацию рамки для зажимов. Благодаря системе пружин и подшипников рама переворачивается без износа механизма. Корпус системы авторазворота выполнен из прочного авиационного алюминия, с анодированием в черный цвет. Универсальный держатель позволят использовать с точилкой любые абразивные камни как на бланках, так и без бланков. Держатель абразива не имеет металлической подложки, но благодаря специальной геометрии упоров позволяет фиксировать абразивы максимально надежно.

Штанга держателя абразива имеет увеличенную длину в 694 мм, выполнена из стали и обладает высокой жесткостью. Штанга держателя — разборная и соединяется алюминиевой втулкой-муфтой, с посадочным креплением «на три точки», что дает максимальную соосность соединения. Для регулировки штанга оснащена удобным винтом-барашком, соединение штанги происходит одним движением.

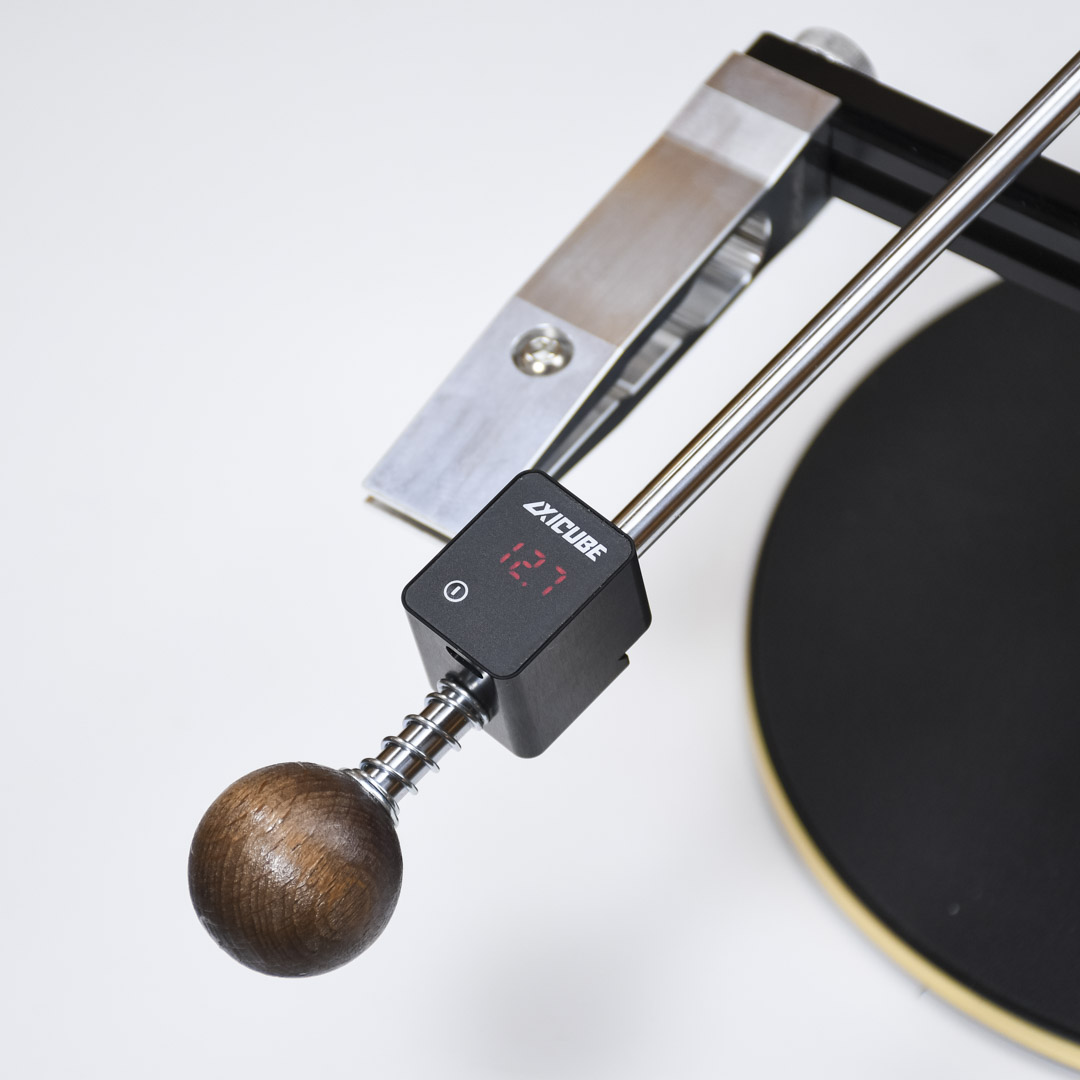

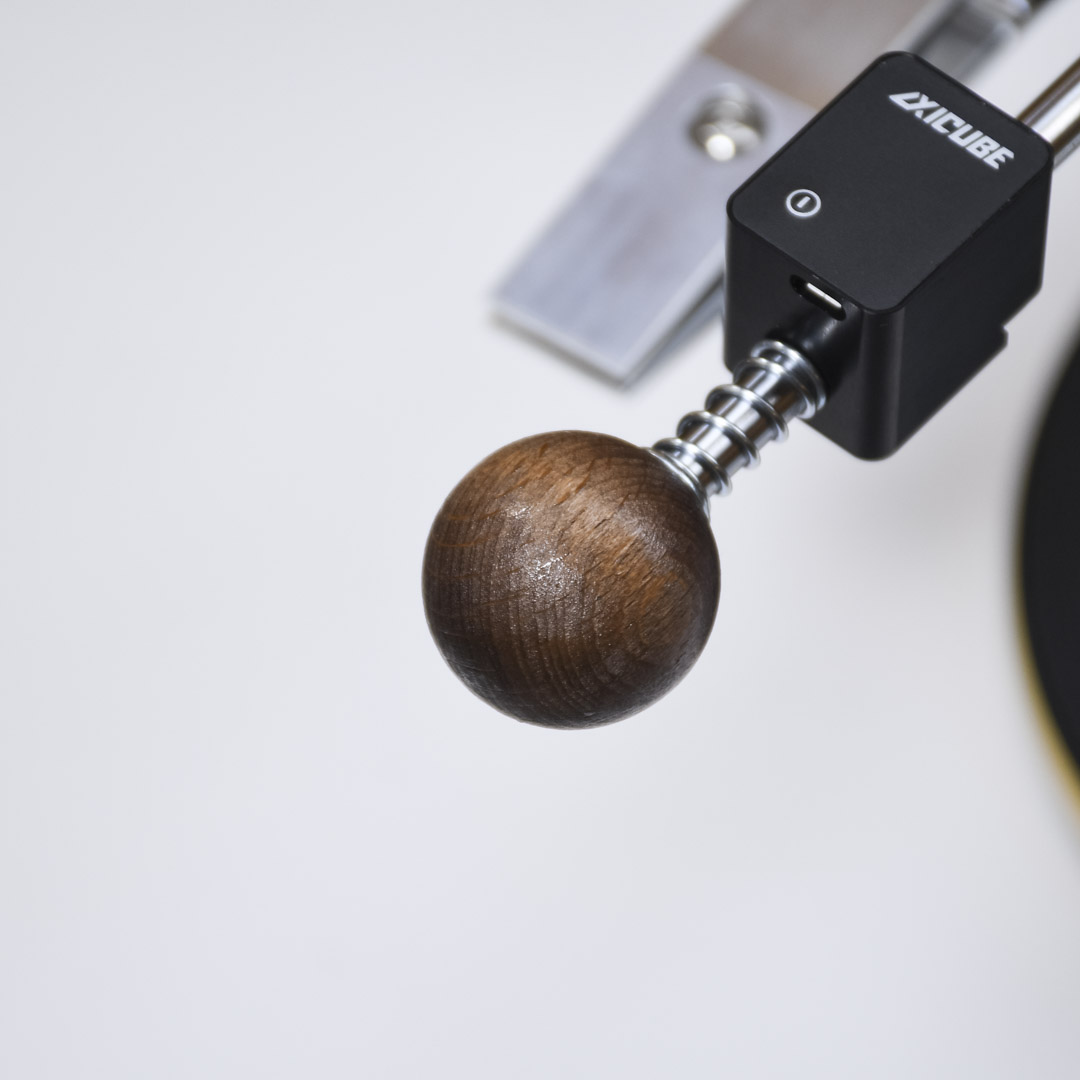

В комплекте с держателем абразива имеется устройство для измерения угла заточки – Axicube. Разработанный специально для систем заточки угломер встроен в корпус подвижного упора держателя и позволяет отслеживать параметры угла заточки в реальном времени. Axicube имеет жесткую связь с держателем абразива и находится в плоскости абразивного камня. Это позволяет получить максимальную точность угла в процессе работы. Позволяет выставлять угол с точностью до 0,1°. Axicube имеет алюминиевый корпус с черным анодированием, обладает влаго- и пылестойкостью, устойчив к вибрациям, падениям и перепадам температур. Может эксплуатироваться при температурах от 0 до +40°С. Заряжается от стандартной зарядки micro-USB. Каждый Axicube проходит калибровку на производстве с помощью поверенных средств измерения. Перед применением с помощью специальной калибровочной призмы ему задается начальный угол отсчета. При перестановке заточного устройства на другую поверхность, необходима новая калибровка с помощью призмы. Axicube является запатентованным изобретением. Патент №2768504. Axicube® является зарегистрированным товарным знаком. Устройство не предназначено для других измерений помимо заточки, корректная работа устройства возможна только в комплекте с Профиль К03 Pro. Изделие не совместимо с заточными устройствами TSPROF Kadet и TSPROF Blitz. Корректная работа устройства с другими заточными системами не гарантирована.

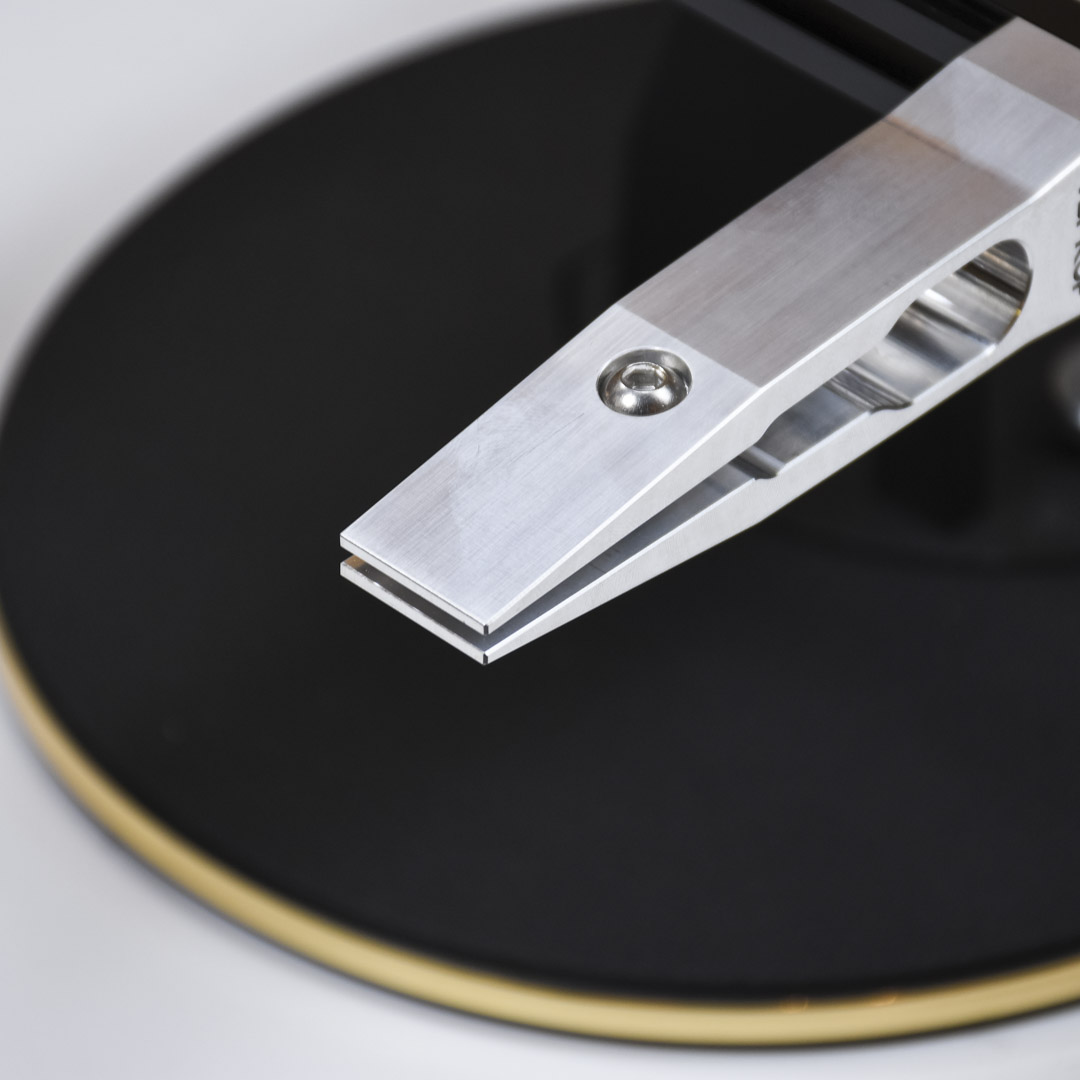

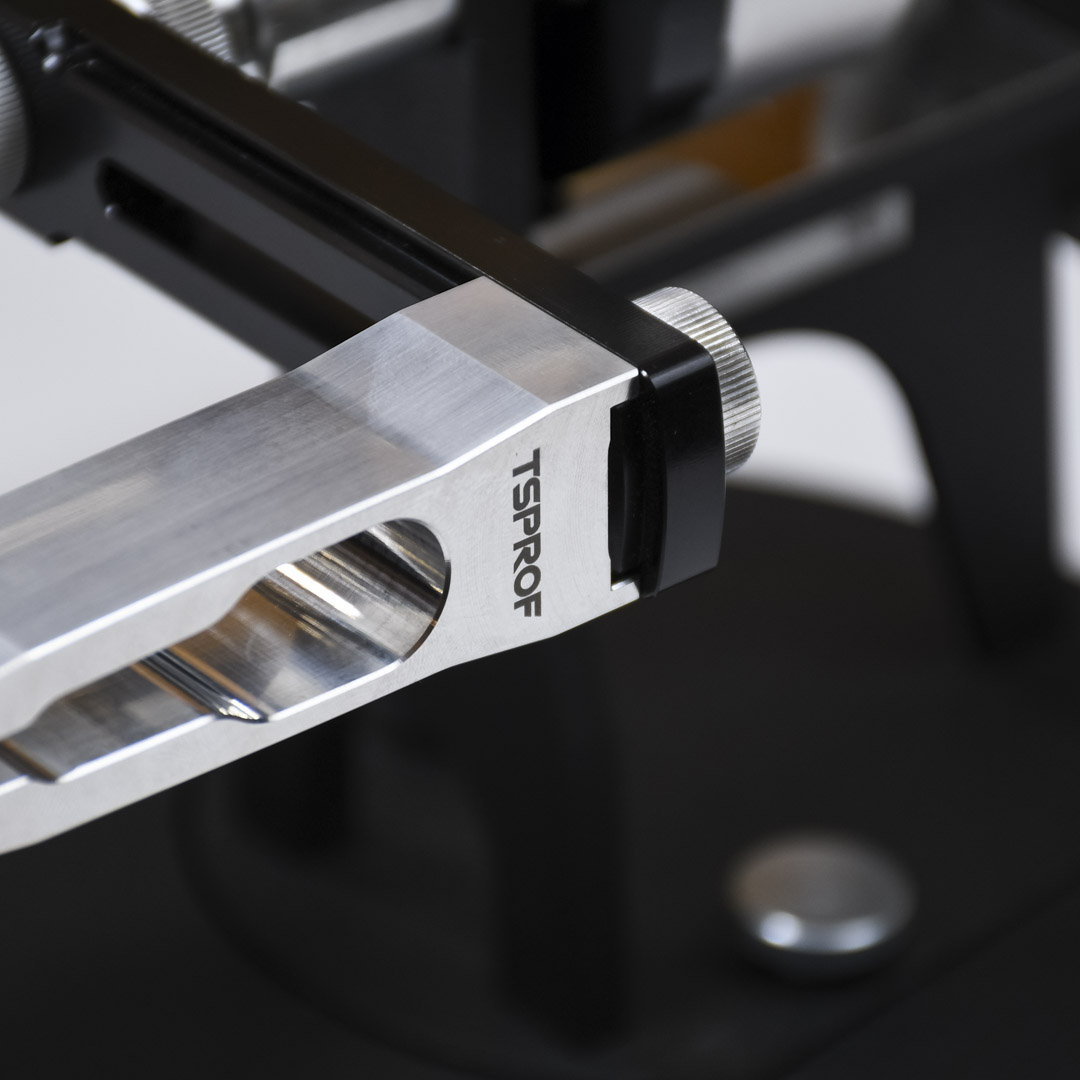

Цельнофрезерованные зажимы, выполнены из высокопрочного авиационного алюминия. Данный тип зажимов обеспечивает наибольшую жесткость и стабильность работы устройства. Благодаря монолитной конструкции зажимов, основным их преимуществом является повышенное сопротивление давлению на абразив, которое обеспечивает постоянство углов на всех этапах работы, начиная от обдирки заканчивая финишной доводкой. При работе с данным типом зажимов не требуется калибровка и подгонка под разную форму ножей. Они имеют простой и удобный принцип зажатия (использование одного ключа), позволяют зажимать самые разные ножи, включая ножи со спусками от обуха, складные, кухонные, охотничьи и пр.

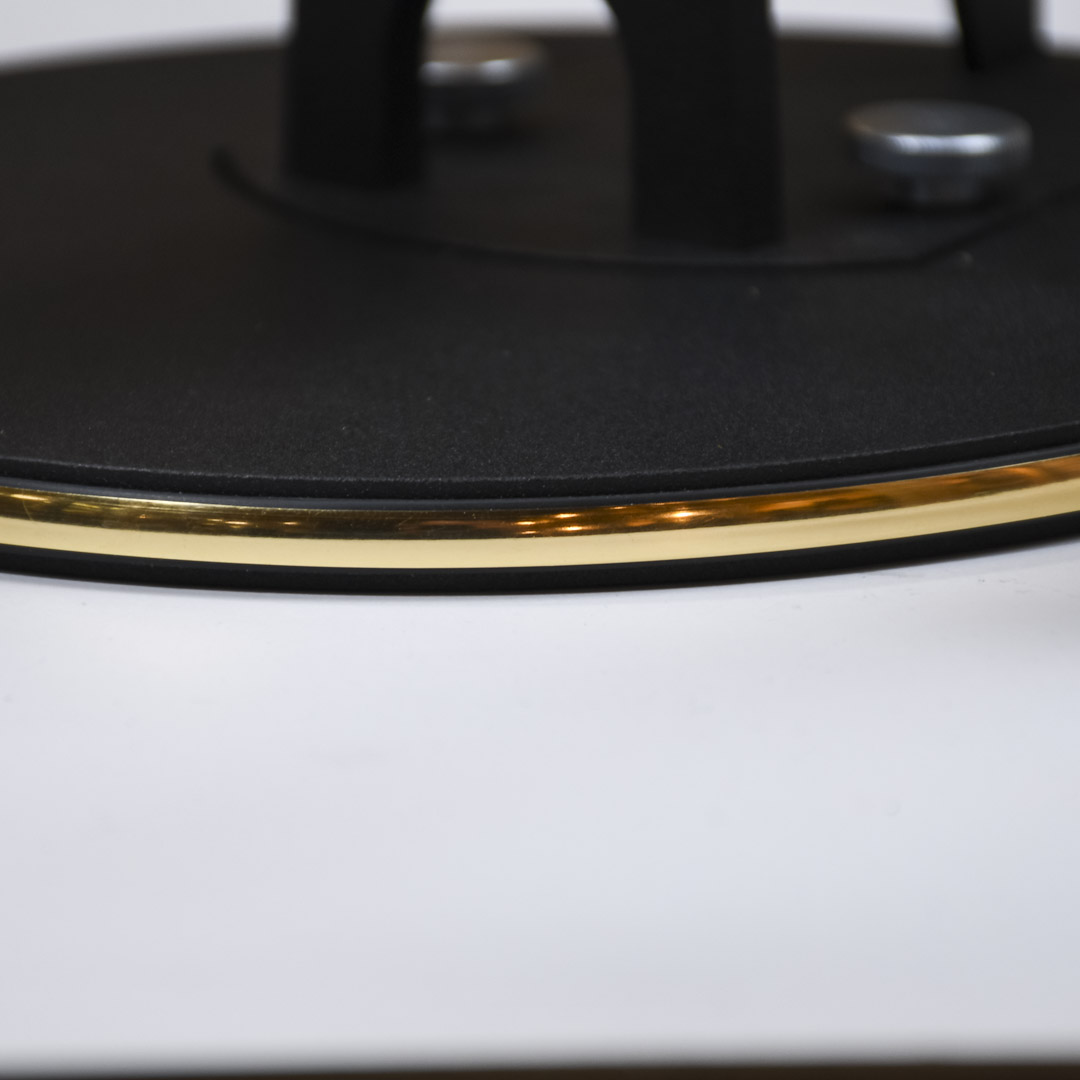

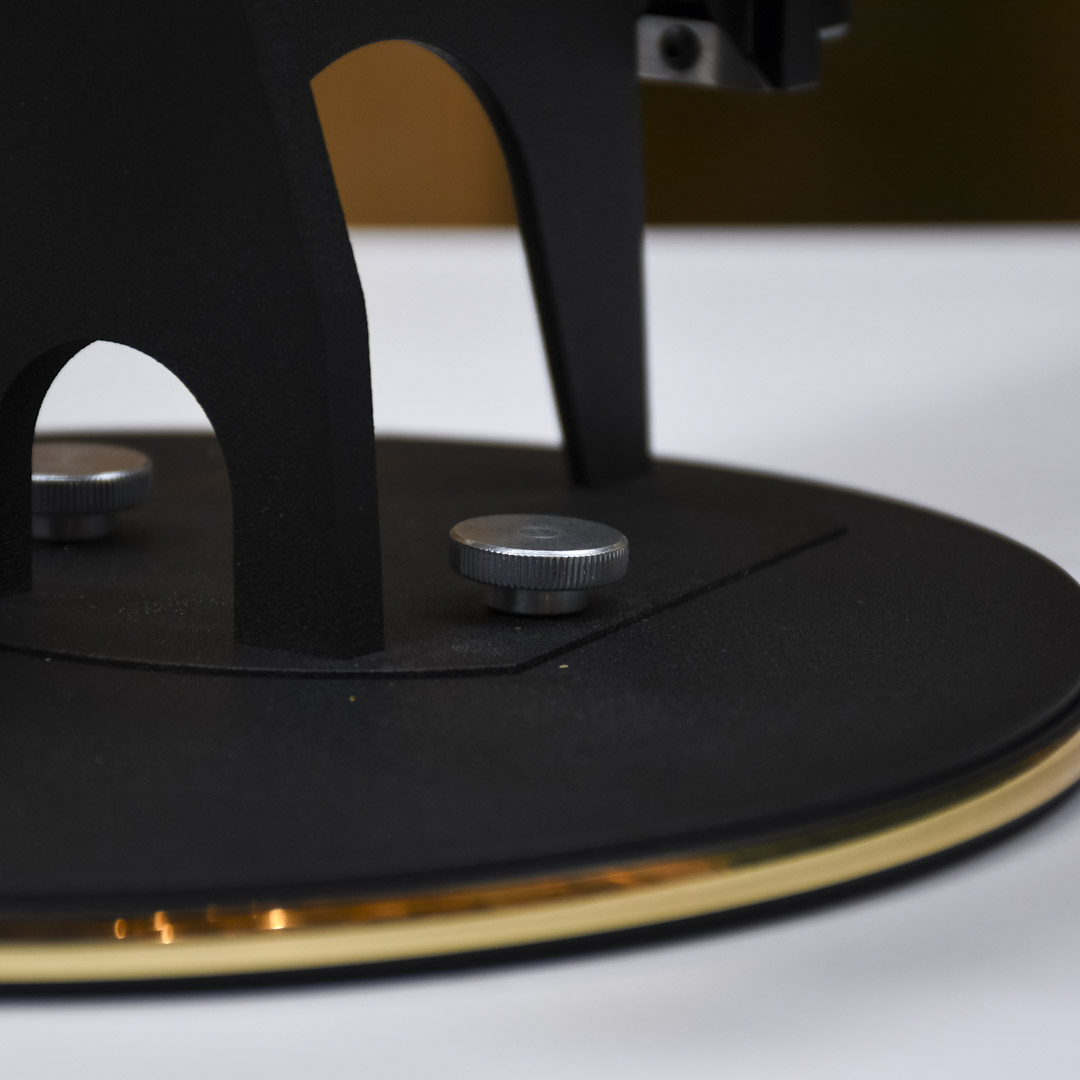

Стальная подставка Профиль весом более 3 кг надежно удерживает устройство на столе и позволяет производить заточку на любой ровной поверхности.

Набор алмазных пластин на бланках позволяет незамедлительно приступить к заточке. В набор входит 5 абразивов на алюминиевых бланках, подходящих для полной заточки ножа, от черновой обдирки до финишной доводки. Алмазные пластины на гальванической связке обеспечивают интенсивный съем металла и могут использоваться для режущей кромки ножа, имеющей существенные повреждения (сколы, замины и т.п).

В комплект входит:

• Корпус К03 Pro со встроенным электронным угломером Axicube-i
• Зажимы цельнофрезерованные - 2 шт.
• Стальная подставка Профиль
• Набор алмазных пластин на бланках - 5 шт.
• Набор ЗИП
• Насадка «ЛИНЗА TSPROF», PRO предназначена для заточного станка TSPROF Профиль К03. Представляет собой переходник, который монтируются на держатель абразива и обеспечивает равномерное изменение углов по всей ширине подводов, в результате работ получается радиусная форма линзы.
• Упаковка: деревянный ящик
