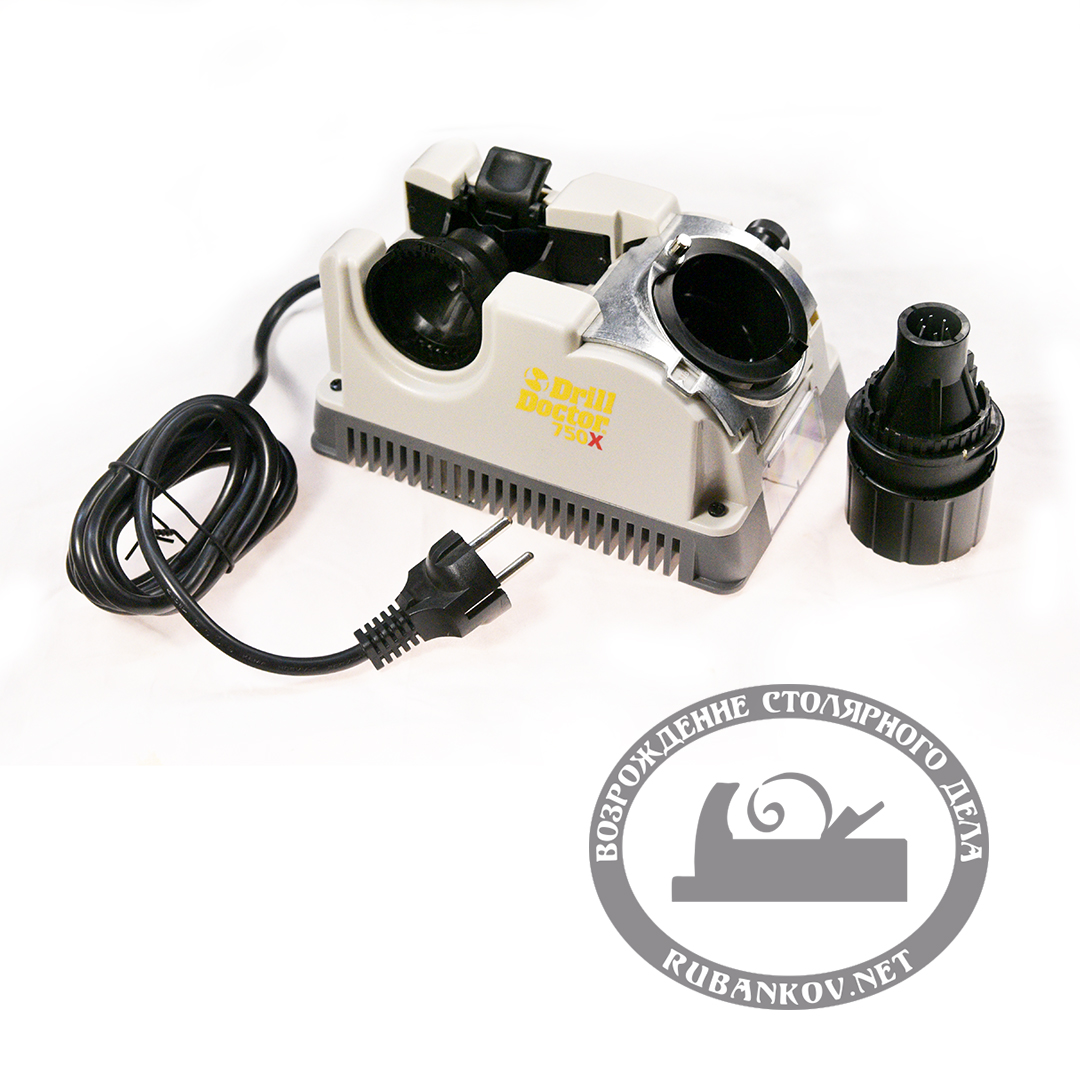

Заточной станок Drill Doctor750 X, для свёрл D2.5-19мм, в боксе

Заточной станок Drill Doctor 750X - идеальный вариант для заточки свёрл в домашних условиях и в небольшой мастерской. Удобная, простая и точная заточка затупившихся свёрл, достигаемая благодаря настроечному порту сверла и алмазному барабану. Предназначен для заточки и дополнительной подточки задней поверхности свёрл по металлу и бетону, с углом от 115 до140 градусов диаметром от 2.4 до 19 мм. Материал затачиваемых свёрл: быстрорежущая сталь HSS, углеродистая сталь, кобальт, нитрид титана, твердосплав. Производство - Darex LLC (США).

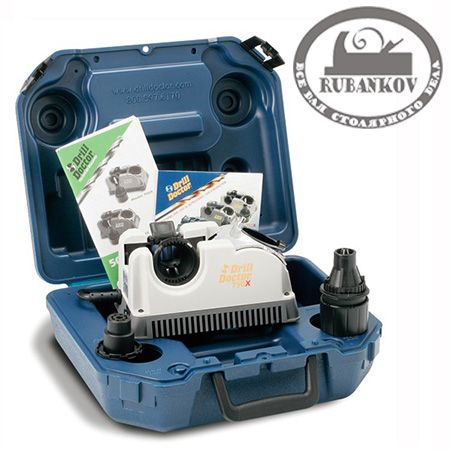

Зажимной патрон с V-образным пазом и направляющими штифтами позволяет зажимать даже маленькие свёрла 2.4-19 мм. Заточка осуществляется с помощью алмазного барабана зернистостью 180 грит (входит в комплект), который легко меняется на барабан зернистостью в 100 грит, для более быстрой заточки свёрл диаметром 9.5 19 мм.  Наружный диаметр - 24мм, ширина - 19мм, посадочный диаметр - 10,7мм. Для заточки слегка затупившихся свёрл в модели 750Х предусмотрен винт регулировки заточки. Мощный электрический мотор не меняющий скорость вращения даже под нагрузкой. Скорость вращения 15000 об/мин. Корпус с силиконовыми ножками для придания большей устойчивости при работе. Работает от электрической сети 230В/50 Гц. Размер 200 х 125 х 115 мм. В комплекте зажимной патрон для свёрл 2.4-19 мм, алмазный барабан зернистостью 180 грит, ключ для съема алмазного барабана, DVD-диск с видеоинструкцией. Поставляется в пластиковом кейсе. Вес - 4кг

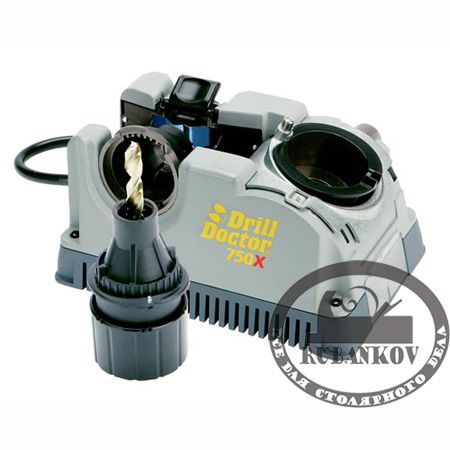

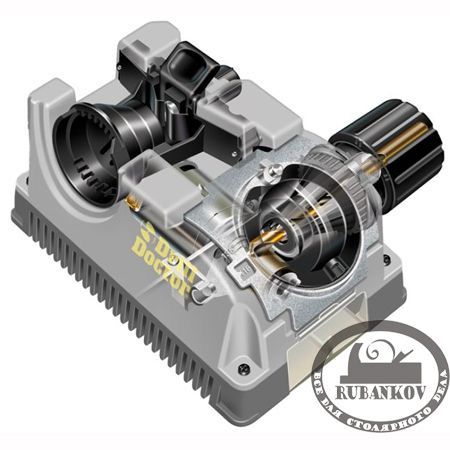

Для заточки сверла по металлу необходимо поместить патрон в выравнивающий порт, выбрать нужный угл заточки кромки и выровнять сверло, вставив его до упора и зафиксировав с помощью зажимов, а потом слегка зажав сверло в патроне. Для более легкой или сильной заточки свёрл необходимо отрегулировать силу заточки при помощи регулировочного винта. После этого вынимаем патрон со сверлом и затягиваем его. Включаем станок. Выбираем необходимый угол заточки, закрепляем при помощи зажимного винта. Вставляем патрон, с зажатым сверлом, в заточной порт (белой меткой вверх). И вращаем патрон вправо, при этом буртик на патроне должен находится в постоянном контакте с металлическим штифтом сверху заточного порта. При заточке количество полуоборотов должно быть всегда кратно 2.
Количество полуоборотов зависит от диаметра затачиваемого сверла и износа.
Диаметр 2.4 2, 4 полуоборота
Диаметр 3.175 4, 6 полуоборота
Диаметр 9.5 16, 20 полуоборотов
Так же на заточном станке Drill Doctor 750X можно выполнить подточку задней поверхности. Для этого вынимаем заглушку порта для подточки задней поверхности и по направляющим помещаем туда патрон с уже заточенным сверлом. После вынимаем патрон, поворачиваем его на пол-оборота и снова вставляем в порт подточки.
При заточке свёрл по бетону с твердосплавной напайкой процесс заточки слегка отличается. Устанавливается угол 118 градусов, и при зажиме сверла направляющие штифты зажимают стружкоотводящие канавки, при этом упираясь в твердосплавную напайку. При установке патрона с зажатым сверлом в заточной порт не осуществляется поворот патрона. А лишь небольшой нажим, до его контакта с заточным барабаном, после этого патрон извлекается из порта, поворачивается на пол оборота, устанавливается обратно в заточной порт и затачивается вторая грань. Желательно сделать 4 подхода.
