Упор 'Ослиные уши' на донце ПЕТРОГРАДЪ модель 2

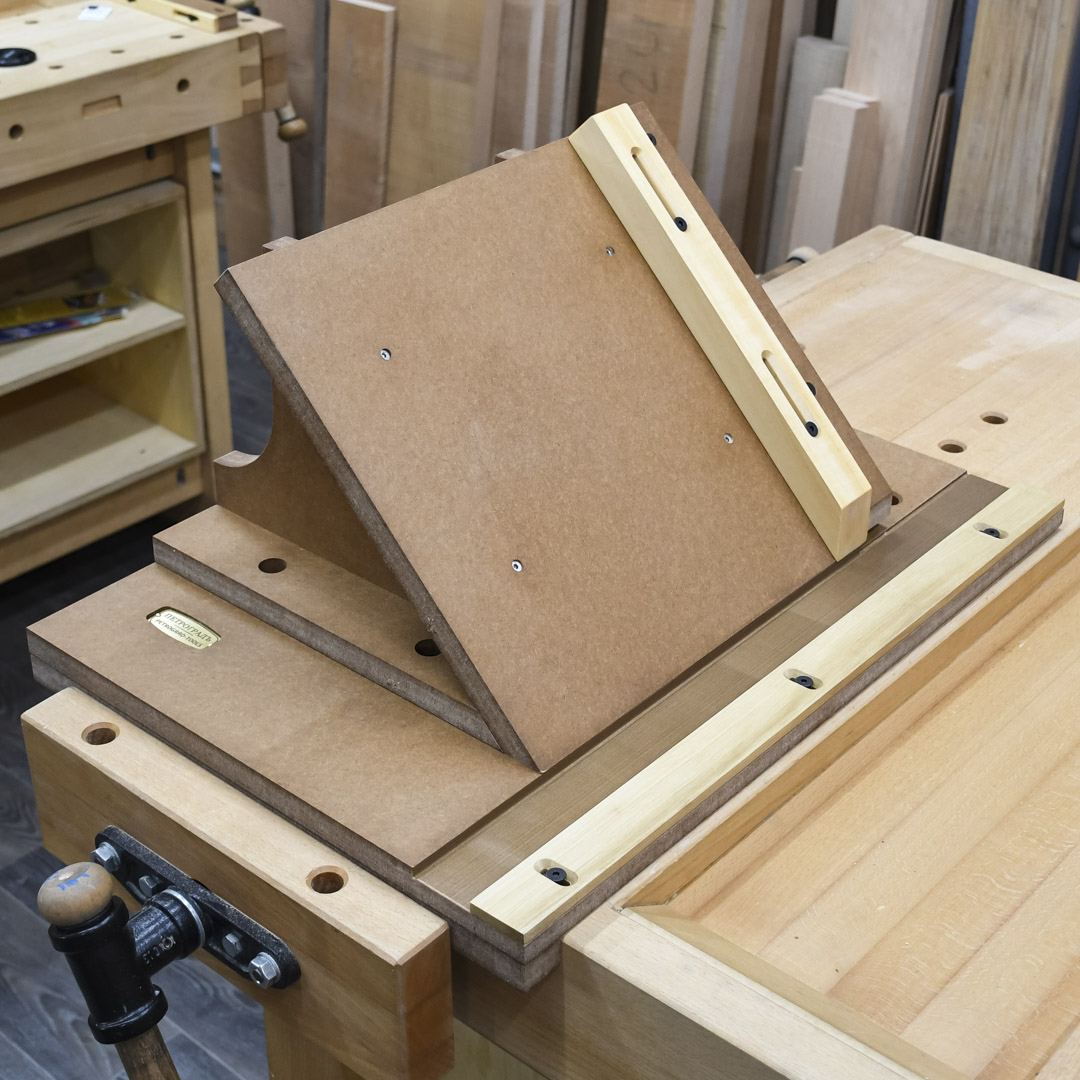

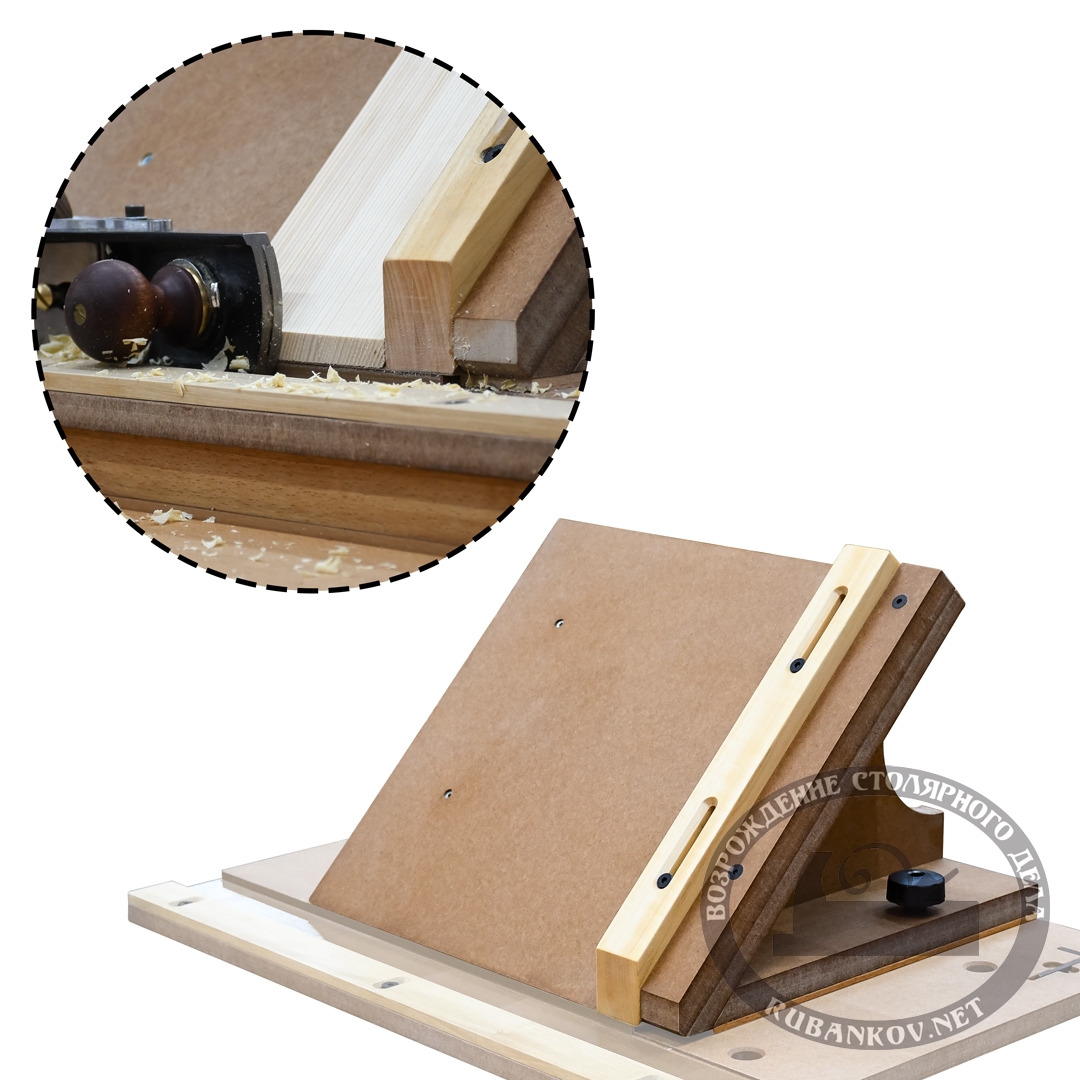

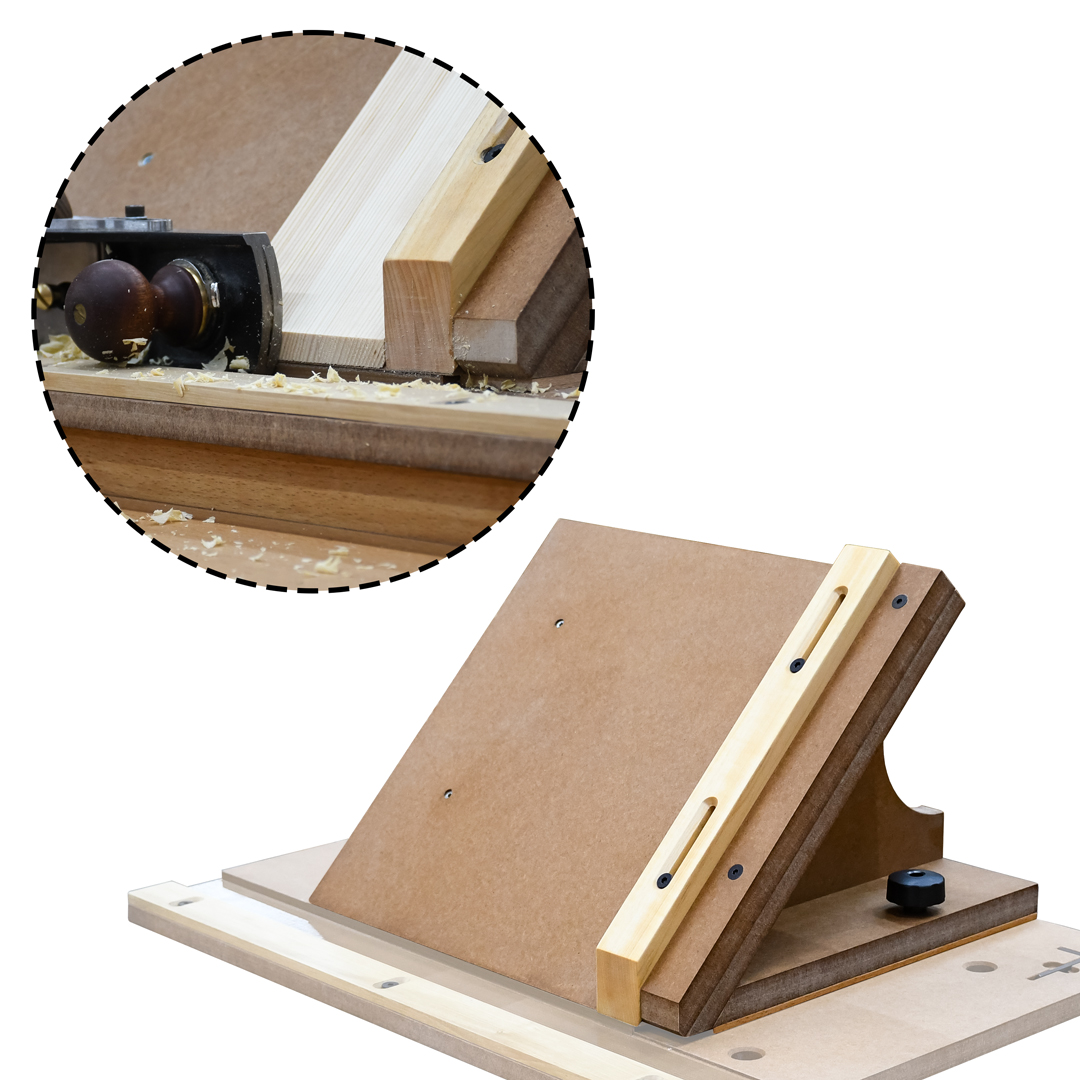

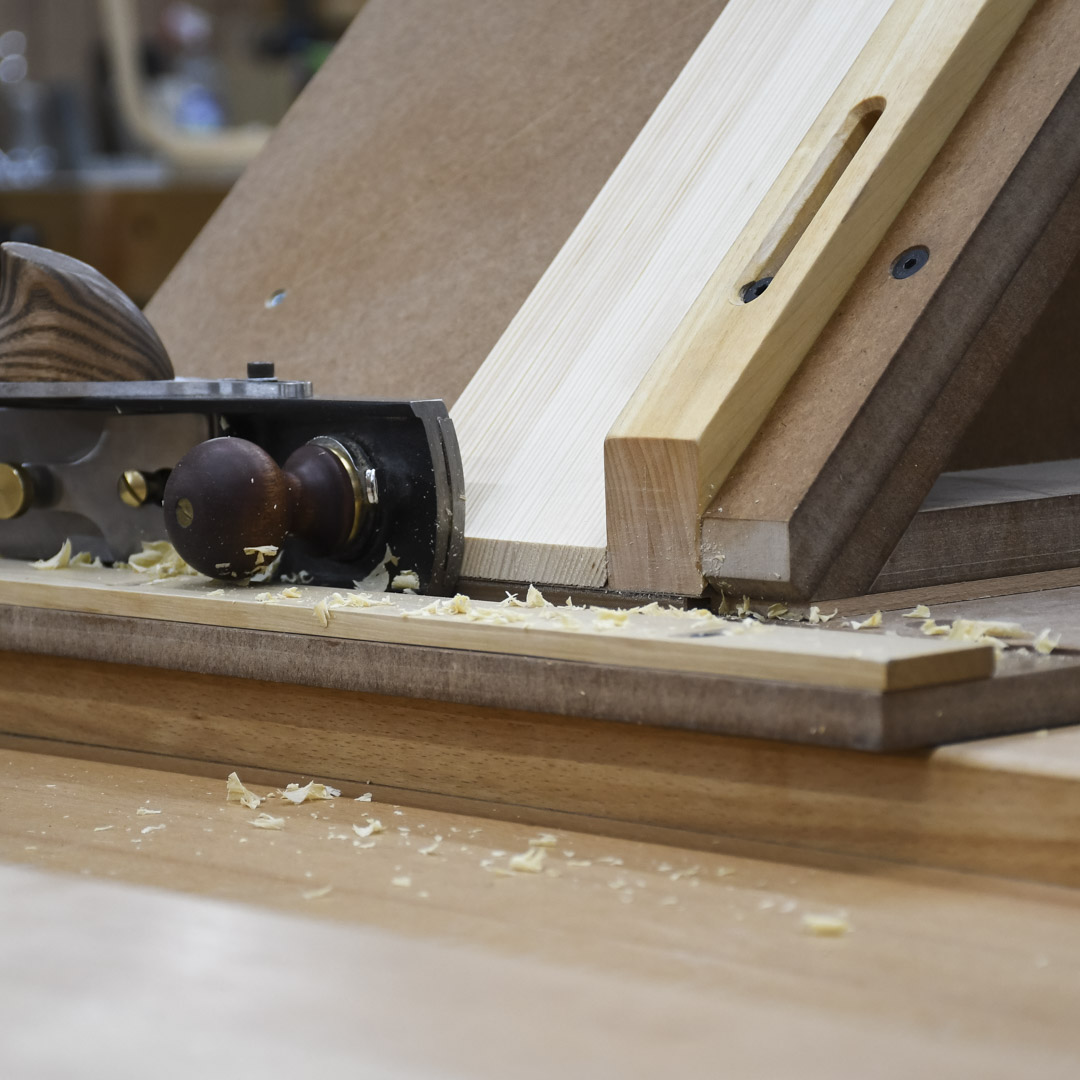

Упор "Ослиные уши" на донце ПЕТРОГРАДЪ модель 2. Этот упор позволяет вам острогать торец заготовки под 45 градусов. Упор устанавливается в донце вместо стационарного упора. Производство – фабрика Петроградъ (Россия).

Характеристики упора:

• Материал: МДФ

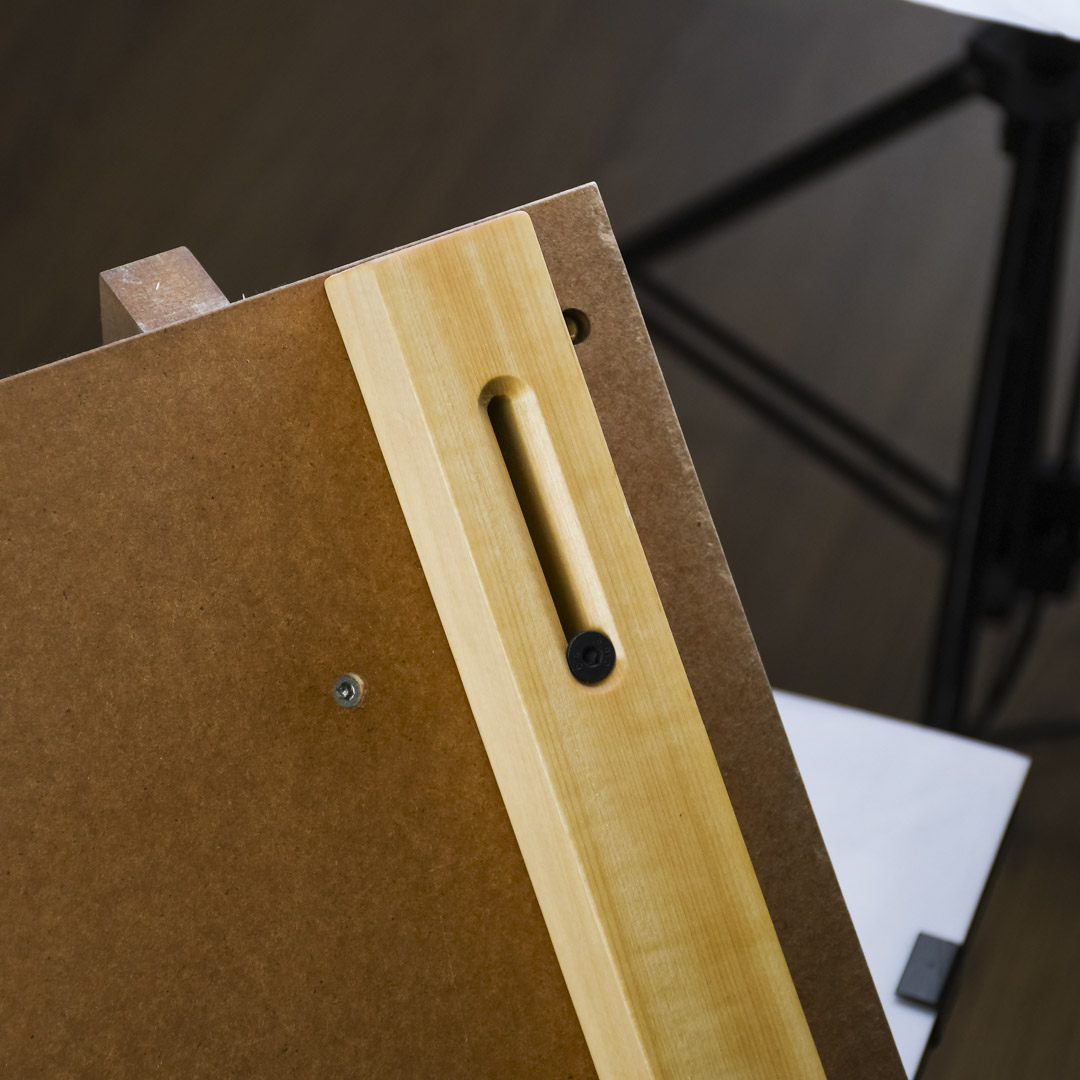

• Материал жертвенной планки: липа
• Размеры упора: 370 * 270 * 400 мм
• Масса: 6 кг

Как установить упор на донце Петроградъ, модель 2?

• Снимите подвижной упор из донца и отложите в сторону винты с "барашками"
• Снимите стационарный упор с донца

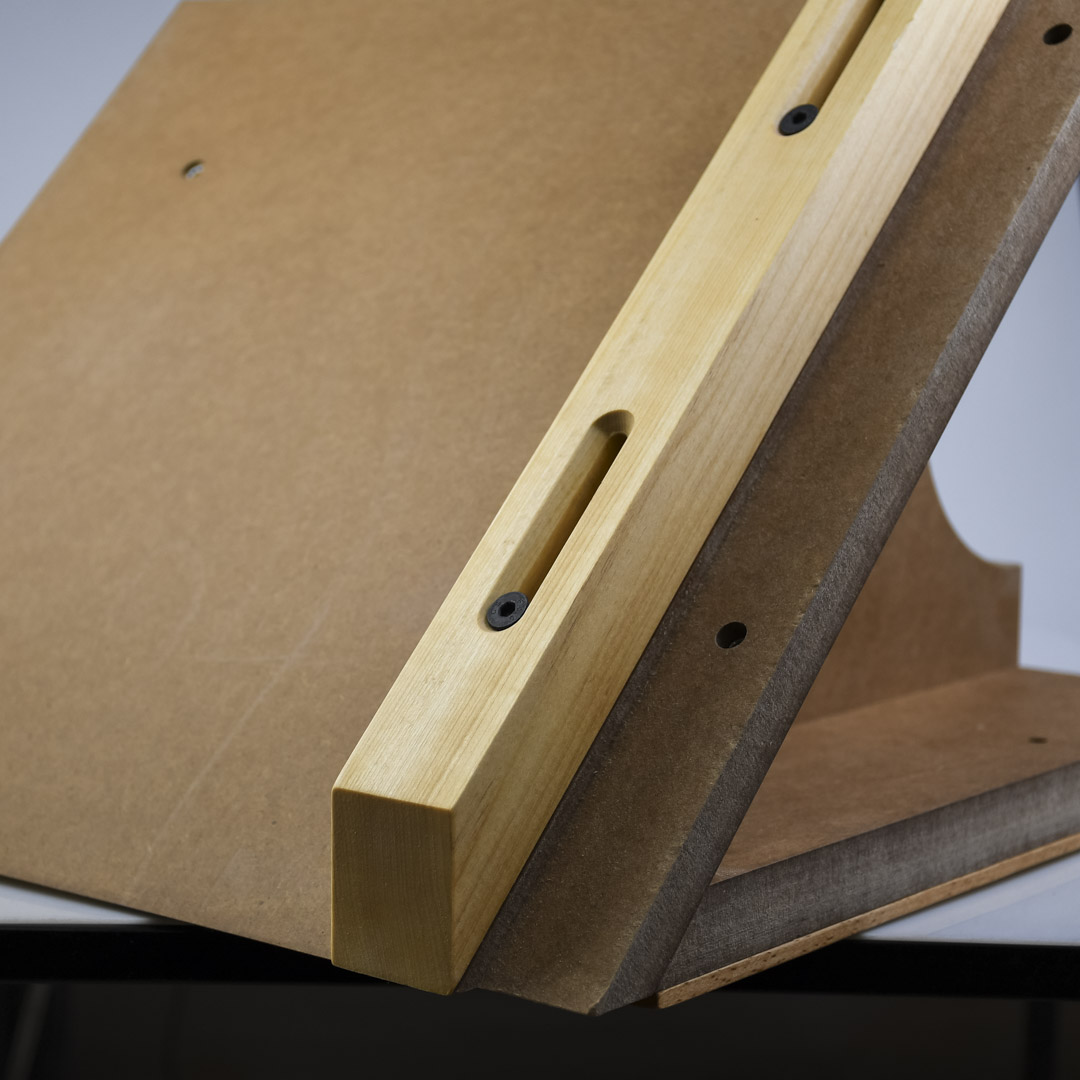

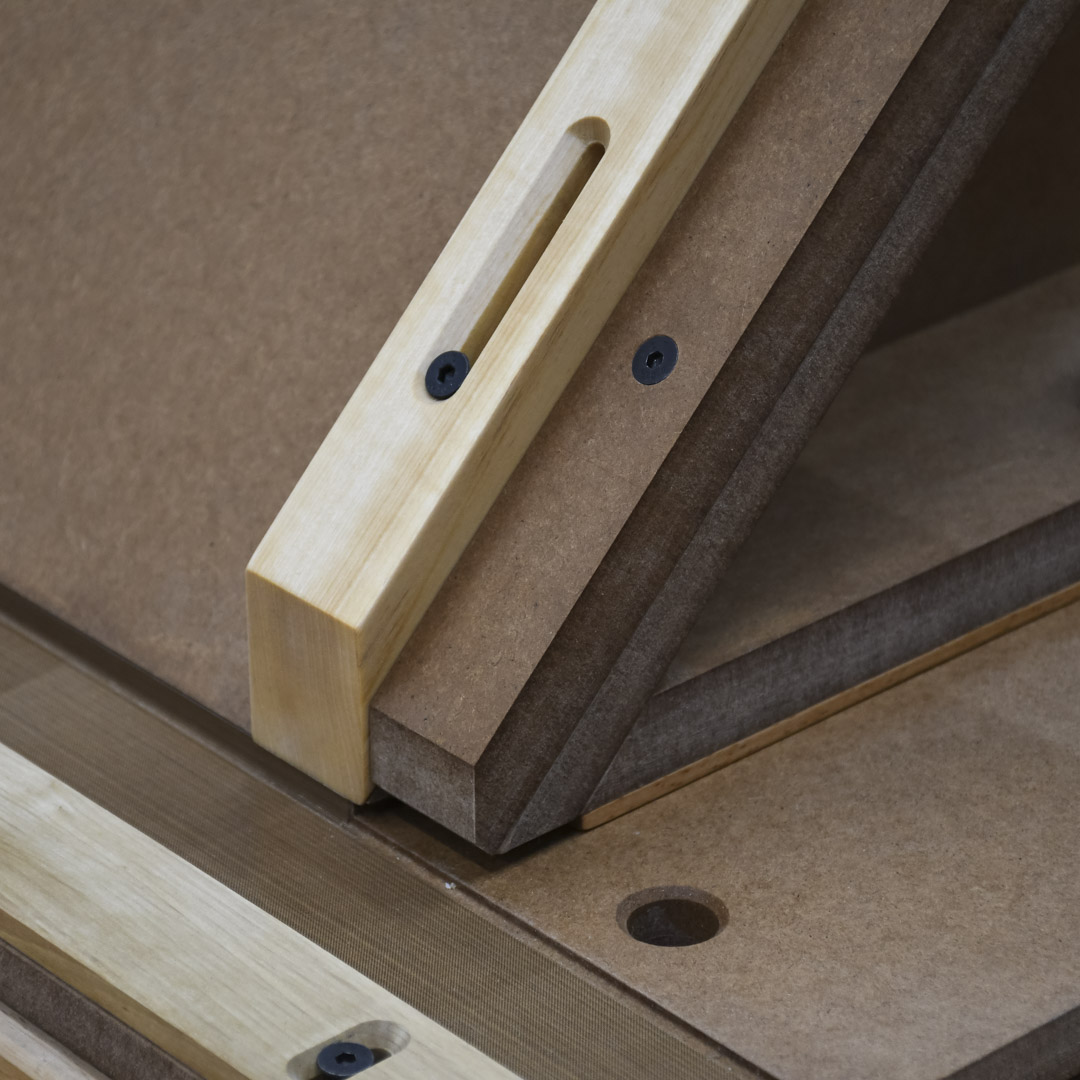

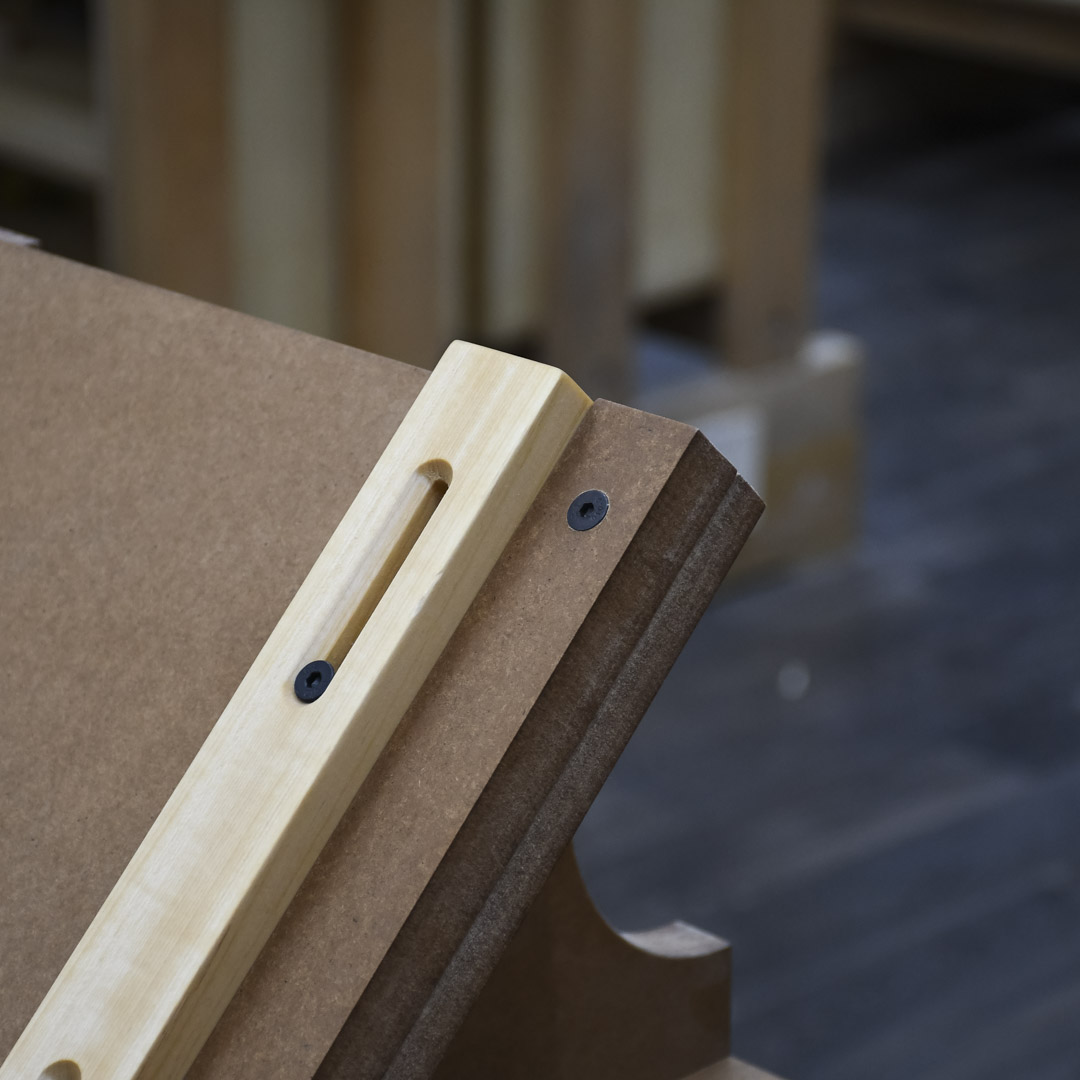

• Прикрутите стационарный упор на наклонную поверхность "ослиных ушей" за жертвенной планкой. Скошенный торец прикручиваемого упора должен быть направлен идентично жертвенной планке.
• Возьмите один из винтов, на который накручивался барашек и закрутите его снизу в дальнюю гайку из под стационарного упора

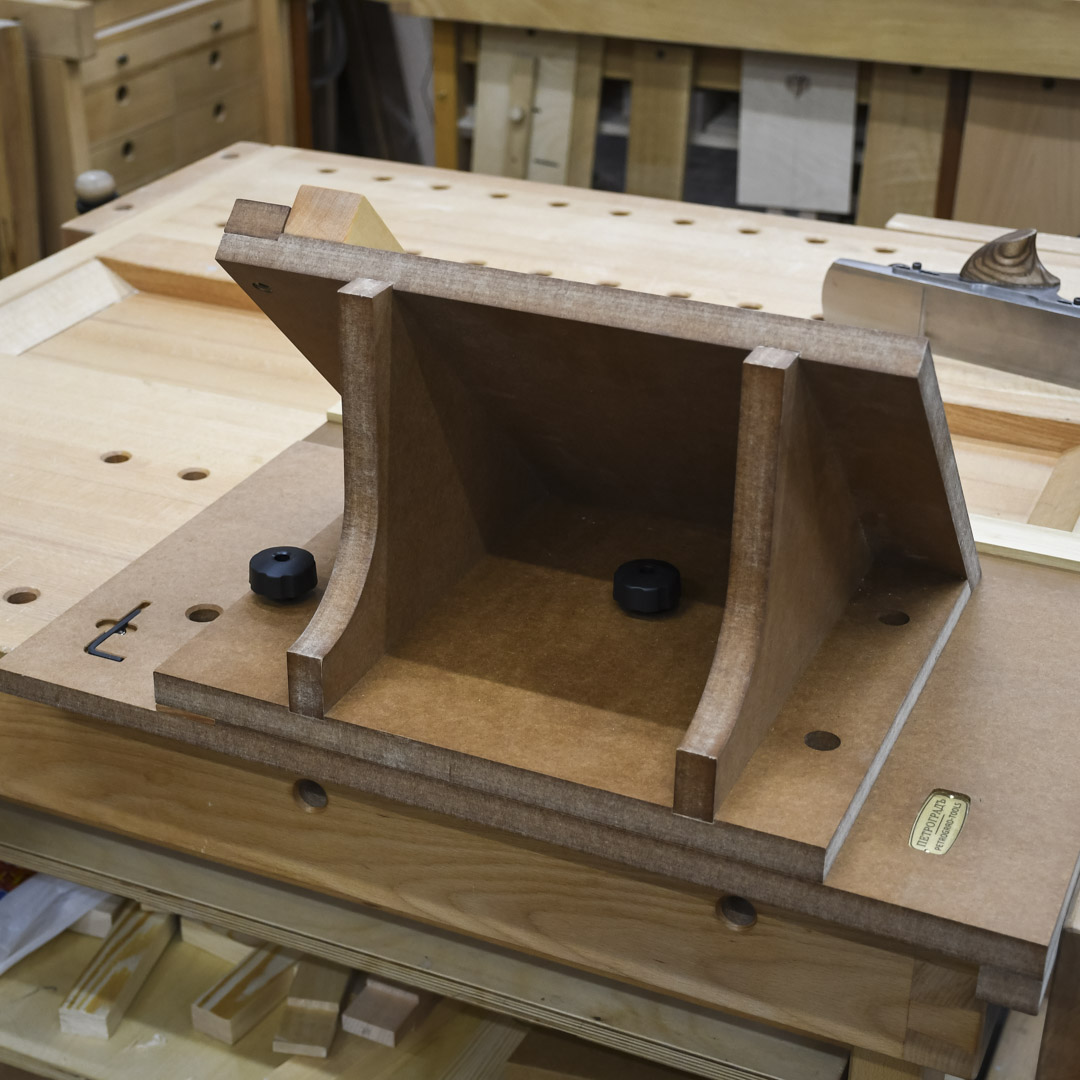

• Установите упор "Ослиные уши" таким образом, чтобы сквозь отверстие в верхней части прошел вставленный ранее болт. Накрутите на резьбовую часть болта "барашек"

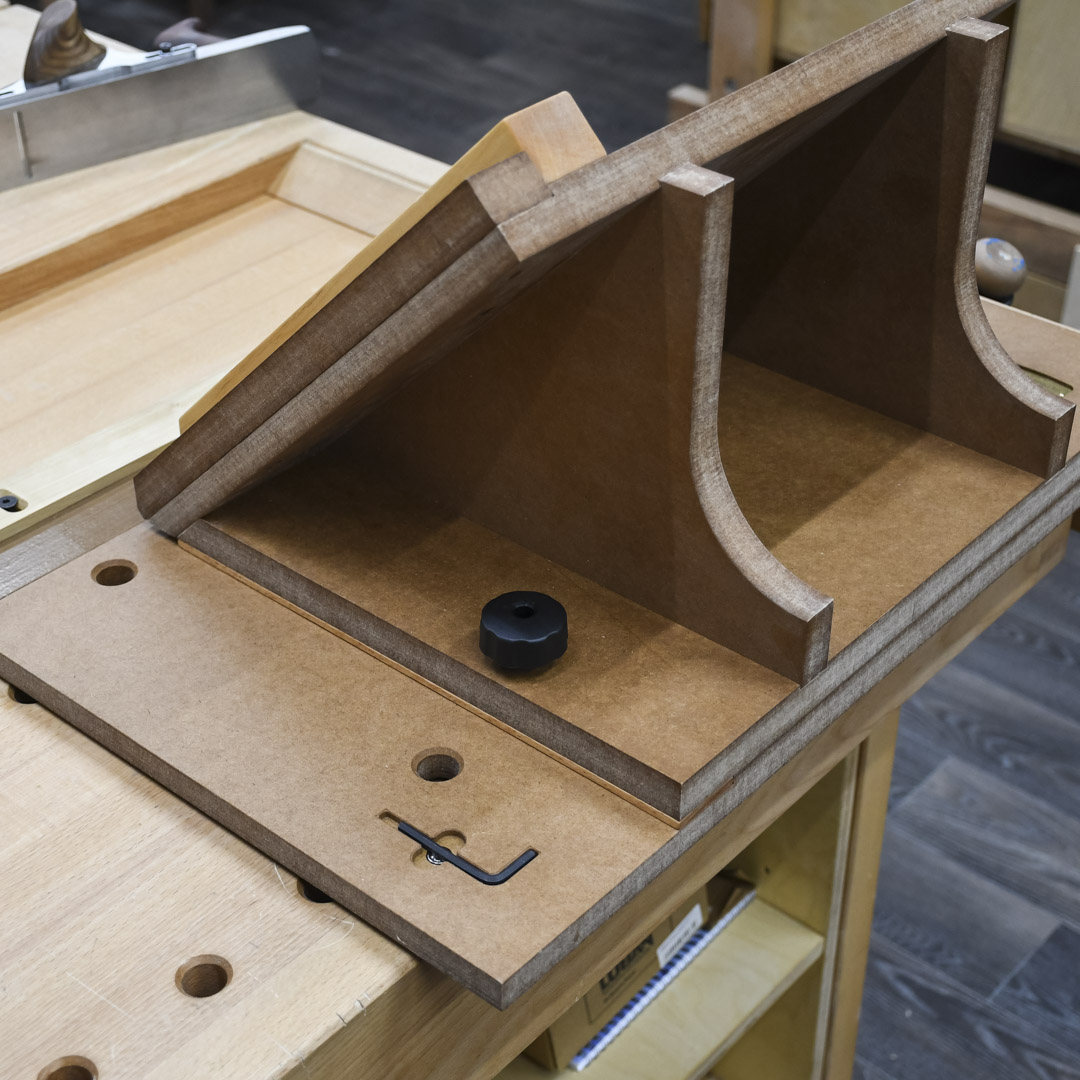

• Возьмите 2 винт с барашком. Вставьте винт в радиусную проточку донца напротив большого отверстия в центр упора "Ослиные уши". Закрутите барашек на резьбовой части болта.
