Наборы для нарезания винтовой резьбы




Рейтинг : (5 из 5) Всего голосов: 1

Поделиться / Сохранить себе ссылку:


выберите размер

Описание

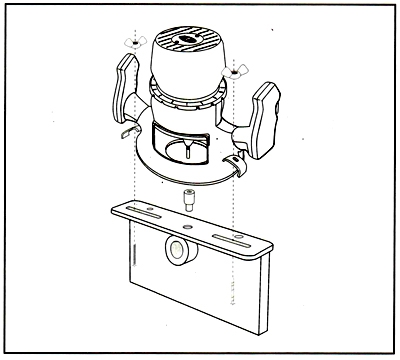

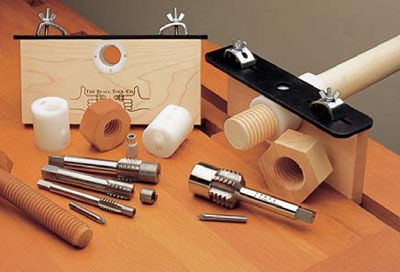

Набор для нарезания винтовой резьбы в древесине с помощью ручного электрического фрезера. В комплект входит плашка и метчик под определенный размер резьбы. Плашка представляет собой кленовую дощечку размером 210х103мм с установленной в нее направляющей втулкой под определенный размер резьбы. С торца дощечки установлена металлическая пластина для крепления фрезера. В качестве резца выступает входящая в комплект цельнотвердосплавная фреза с 3-мярежущими гранями (хвостовик диаметром 6.4мм, угол реза 60 градусов). Для нарезания винта зажмите плашку в тисках в вертикальном положении металлической пластиной вверх. Установите на пластину фрезер с зажатой в патрон фрезой. Включите фрезер. После этого прогоняете круглую заготовку через направляющую втулку и получаете на выходе винт. Для нарезания внутренней винтовой резьбы используйте входящий в комплект метчик. К набору прилагается схема для изготовления ручек к метчику и к заготовке, для удобства подачи. Фрезер в комплект не входит. В таблице представлены артикулы и характеристики наборов.

Артикул набора  Размер резьбы, дюйм

Шаг резьбы, tpi (витков на дюйм)

 44J2301 1/2
 44J2303 3/4
 44J2304
