Циркуль Peskov Beam & Trammel compass, модель 1

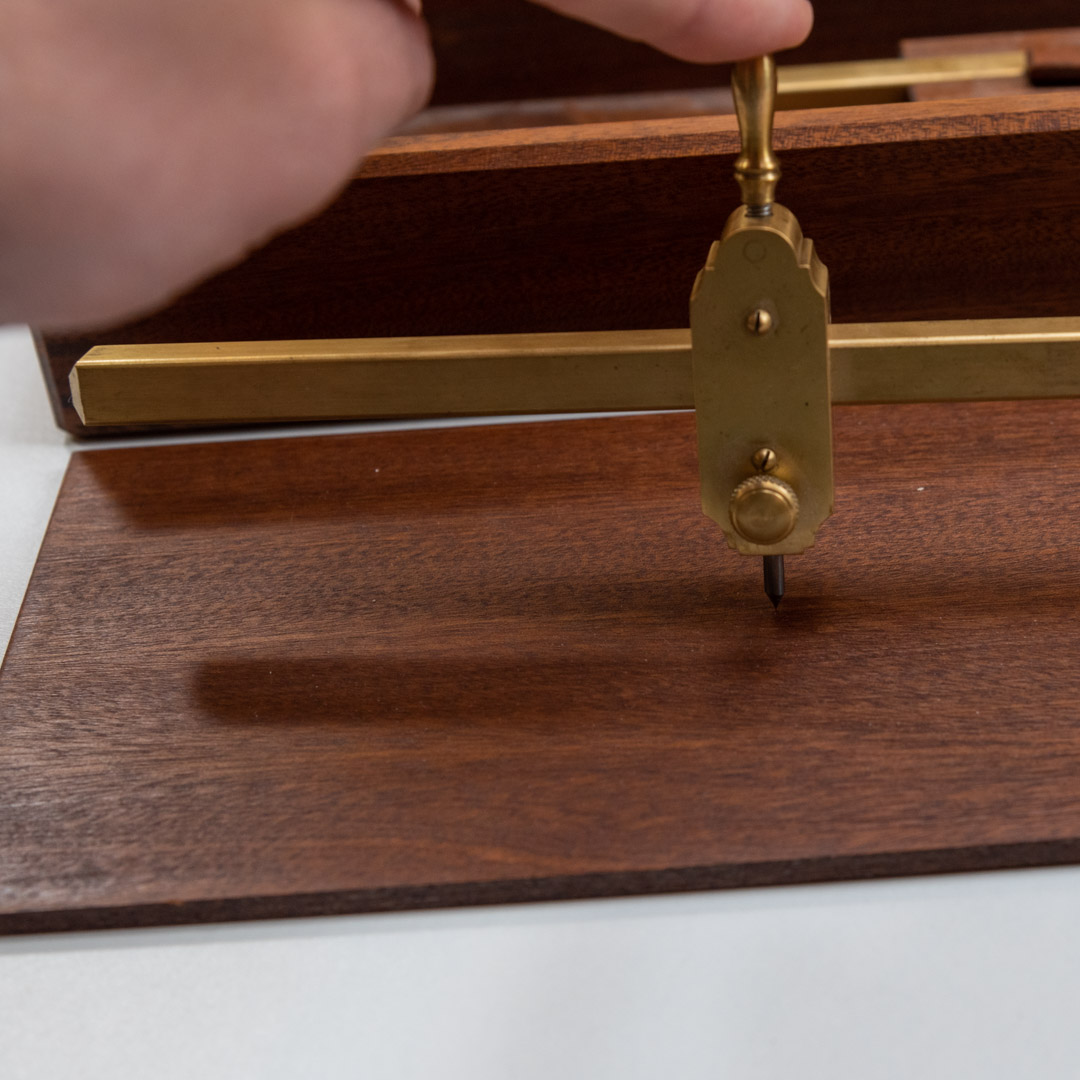

Большой столярный циркуль Beam & Trammel compass от Андрея Пескова. Это так называемый лучевой или реечный циркуль для черчения больших радиусов.Включает стопорные винты для фиксации иглы. Корпус и винты выполнен из латуни, иглы выкованы из стали. Произведено Андреем Песковым под маркой Петроградъ (Россия)

• для черчения больших радиусов

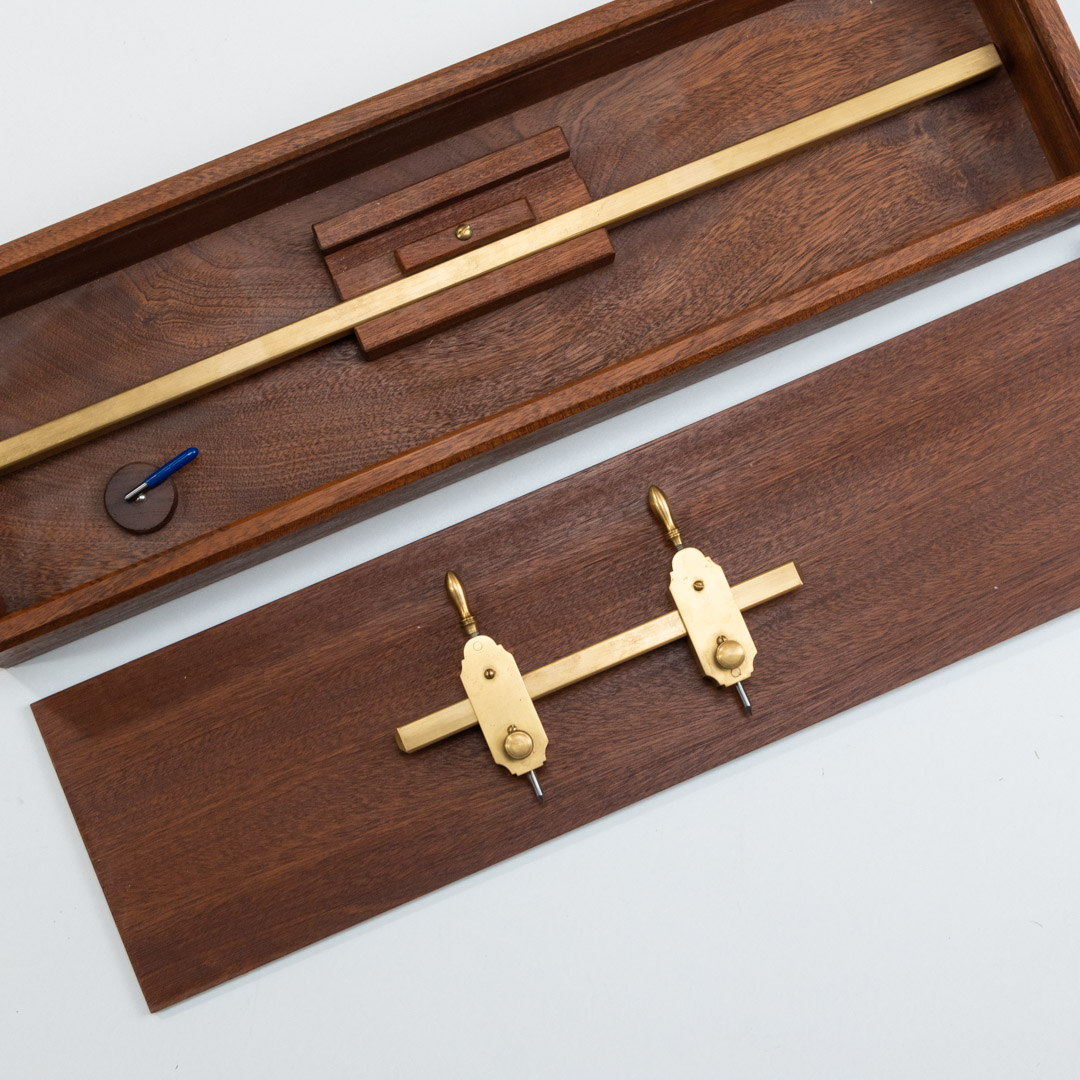

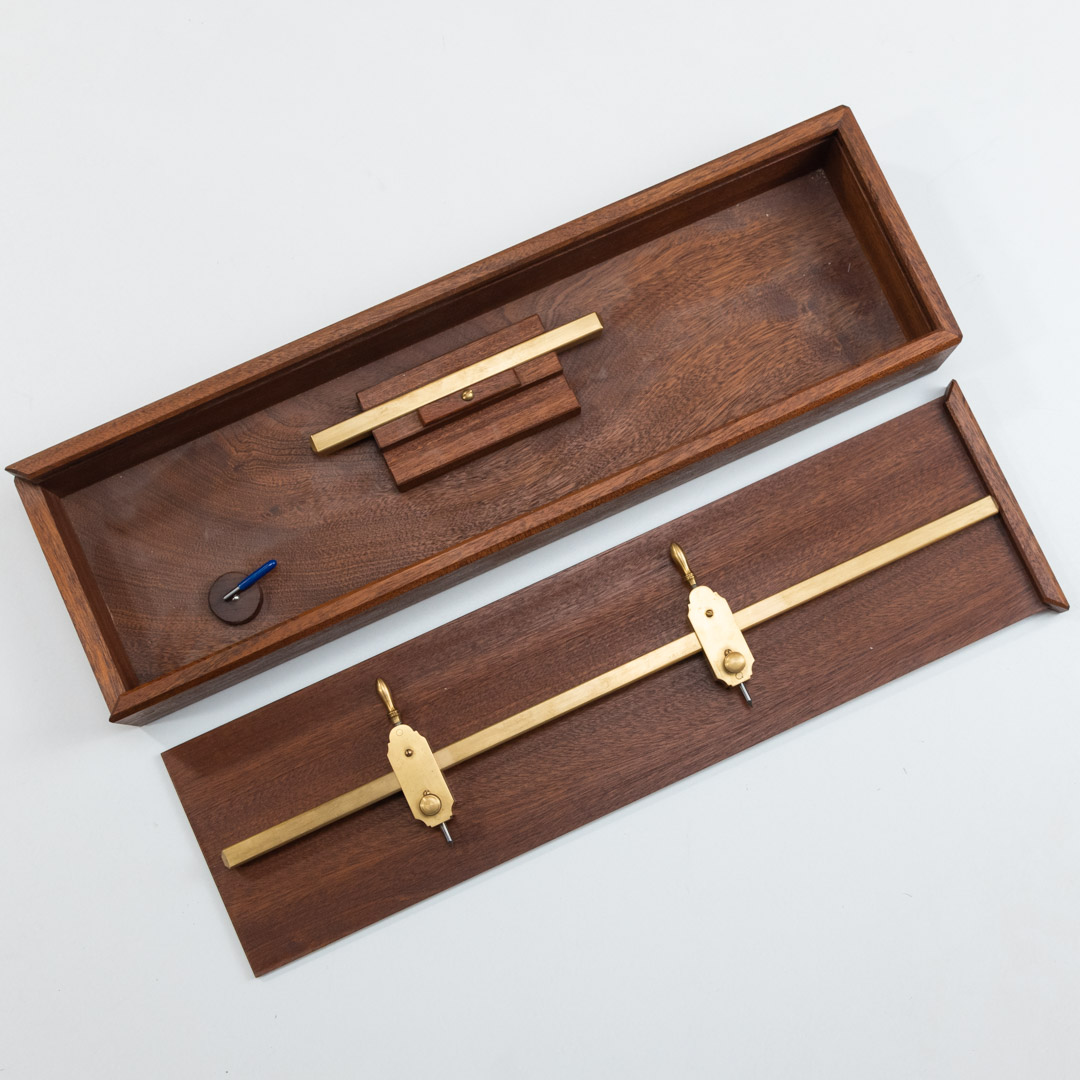

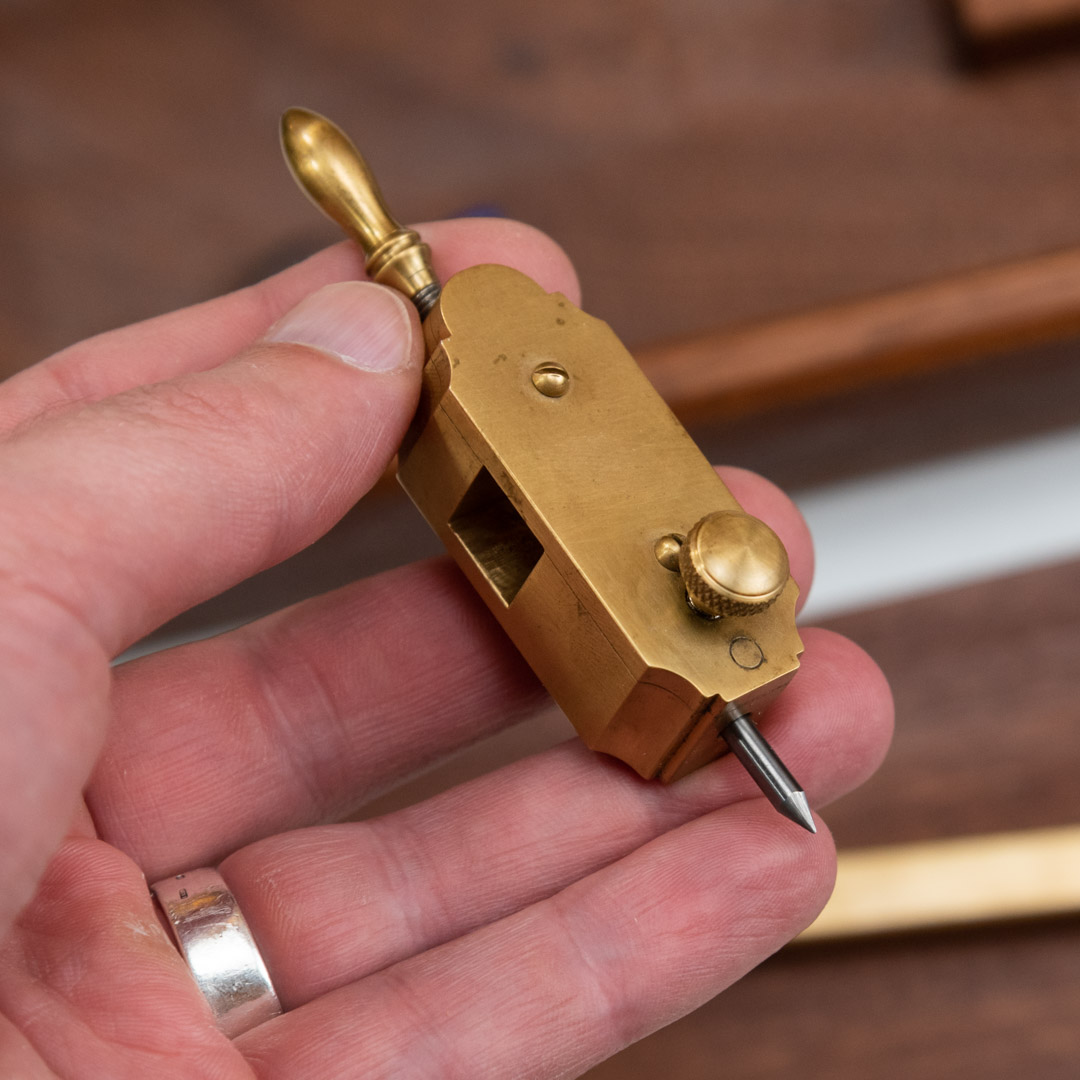

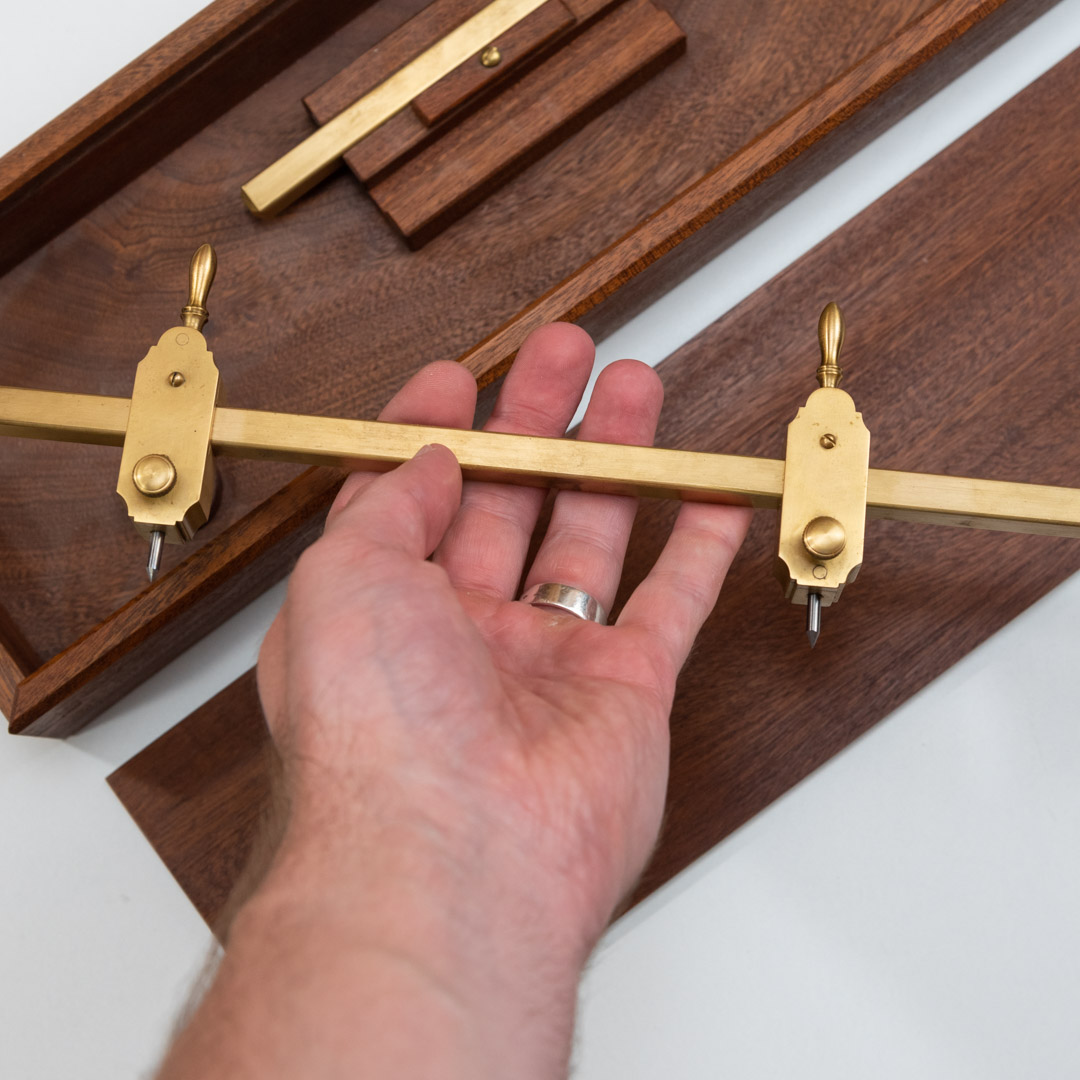

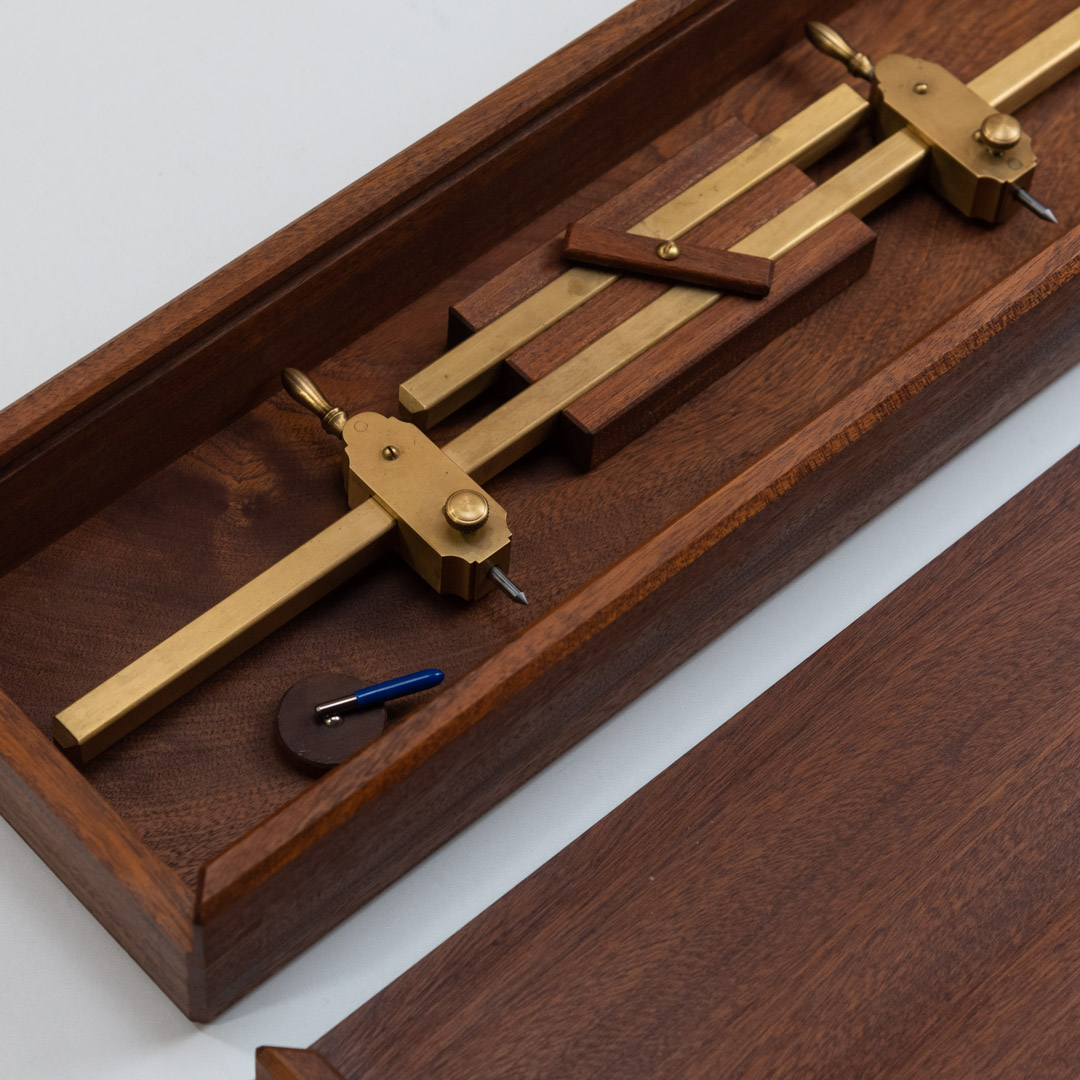

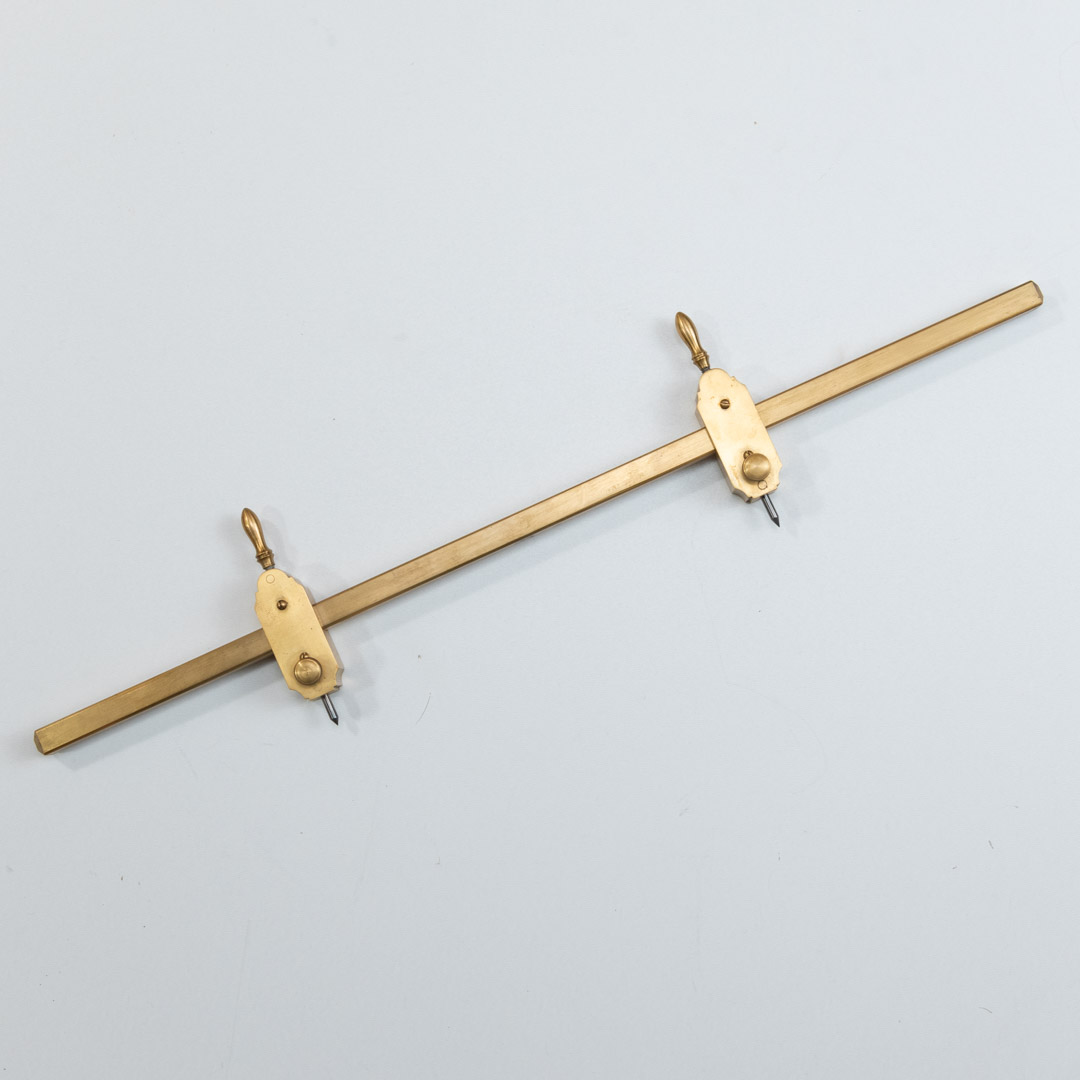

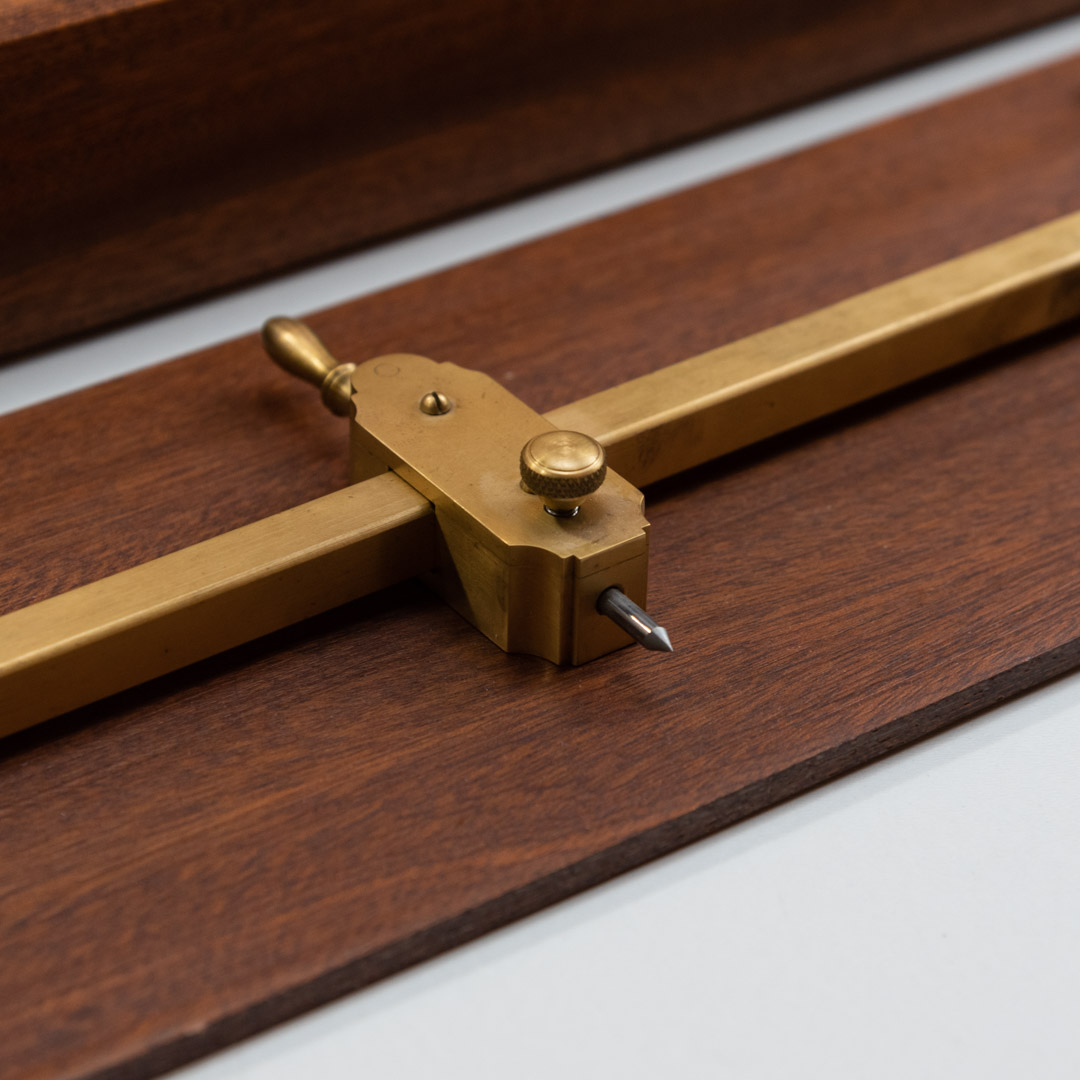

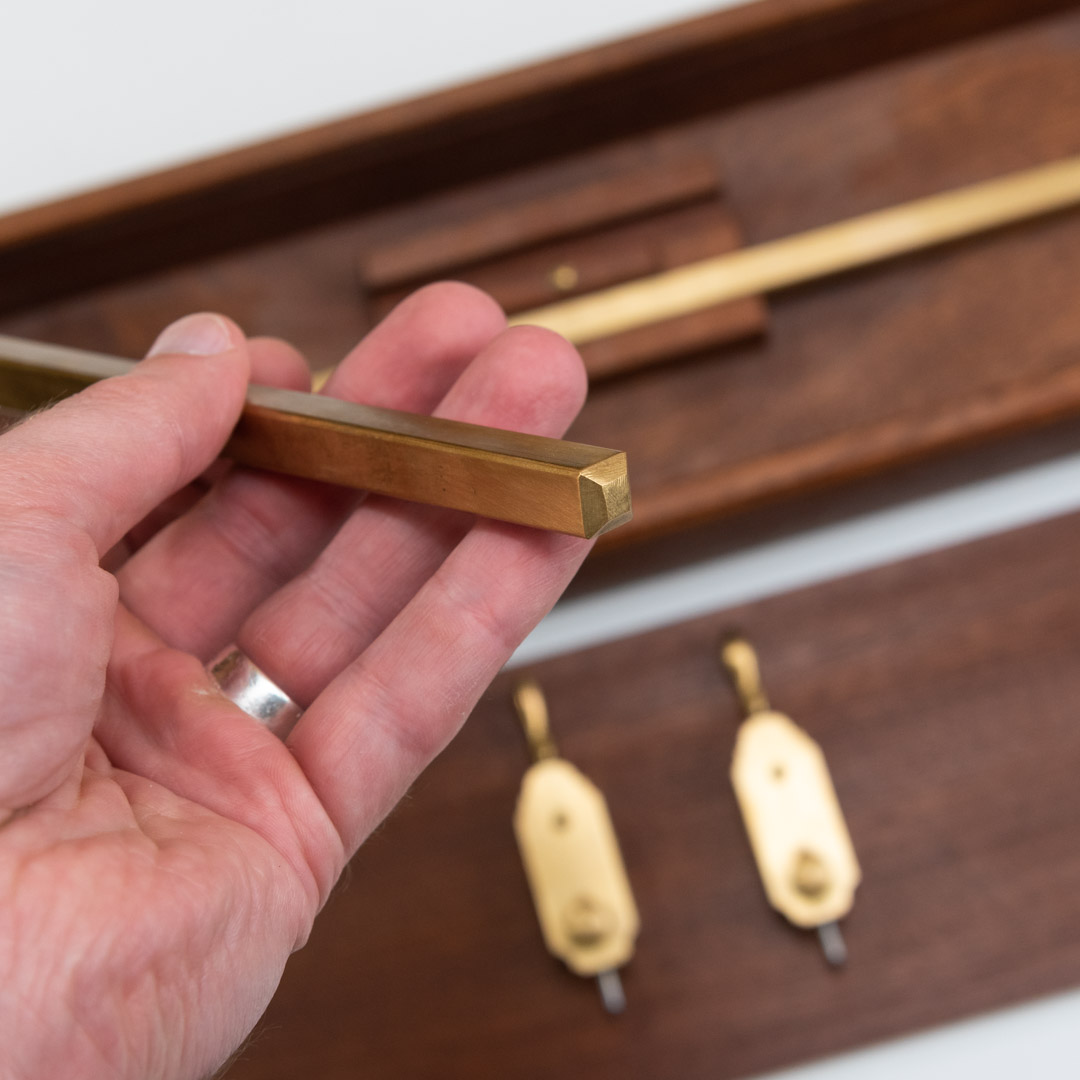

В комплект столярного циркуля входят: 3 иглы, 2 крепежа, 2 стержня. Иглы циркуля устанавливаются на подвижные колодки с фиксатором, подвижные колодки в свою очередь установлены на длинный или короткий латунный штифт с прямоугольным сечением 10х10 мм. Грани штифта притуплены снятой фаской. Использование латуни обусловлено внешним видом и ее стойкостью к изменению формы. Минимальный диаметр окружности 40 мм, максимальный 790 мм.

• длина малого стержня в комплекте 150 мм
• длина большого стержня в комплекте 400 мм
• размеры профиля стержня 10Х10 мм
• длина иглы 32 мм
• минимальное расстояние между центрами 20 мм
• максимальное расстояние между центрами 395 мм

Установка карандаша не предусмотрена, теоретически есть возможность установки грифеля схожего с иглой диаметра.
