«Не такой, как все» — рубанки от Ignace Chardoillet (Франция 1852)

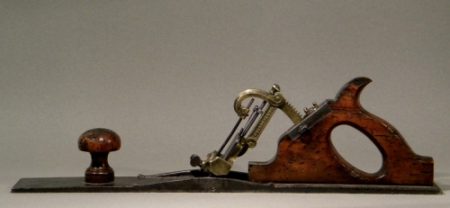

Когда видишь рубанок отличный от привычной и столь родной уже конфигурации Stanley Bedrock , то невольно не можешь оторвать взгляд и всматриваешься в детали.

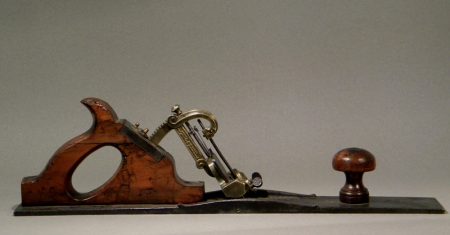

рубанок chardoillet jack plan
рубанок chardoillet jack plan

Смотришь и думаешь, а действительно мог ли быть построен Версаль, чем-то напоминающим Stanley #5 … Нет, точно не мог!

Украшения ради самого украшения, да это всегда правило умами Франции. Однако стоит отдать должное и функциональности, а тут её в избытке.

рубанок chardoillet jack plan
рубанок chardoillet jack plan

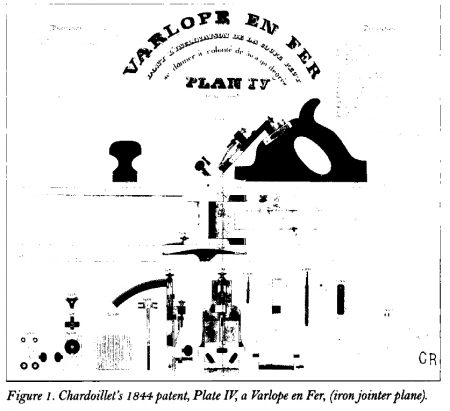

Патент на данный рубанок датируется 1852 годом, а на одну из первых версий системы, можно найти патент от 1844 года.

chardoillet-patent-1844
chardoillet-patent-1844

Так же есть и фотографии и ещё более ранних моделей. Явно видно замененные детали и поломанный механизм фиксации.

более ранний рубанок chardoillet
более ранний рубанок chardoillet

Но все же вернемся к нашему красавцу.

рубанок chardoillet jack plan

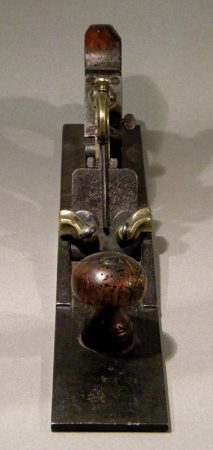

Вид спереди рубанок chardoillet jack plan

Рубанок обладает абсолютно непривычным строением, у него нет щёчек и его подошва, как бы специально сделана более топорно, чтобы не отвлекать от красоты механизма настройки.

В свою очередь, листовая форма имеет скорее всего меньшее напряжение в металле, что должно влиять на устойчивость формы.

механизм настройки рубанка chardoillet jack plan
механизм настройки рубанка chardoillet jack plan

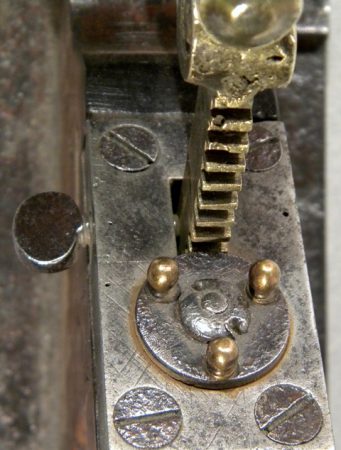

А вот и самая интересная часть рубанка. Сверху можно увидеть барашек регулировки вылета ножа.  На переднем плане, справа, мы видим барашек фиксации угла кроватки ножа. Выше гребенка, которая позволяет более точно выставлять угол наклона с заданным шагом. Чуть правее фиксатор шага гребенки, вероятно работает, как эксцентрик.

механизм настройки рубанка chardoillet jack plan
механизм настройки рубанка chardoillet jack plan
механизм настройки рубанка chardoillet jack plan
механизм настройки рубанка chardoillet jack plan

Теперь поближе с другого ракурса.

механизм настройки рубанка chardoillet jack plan
механизм настройки рубанка chardoillet jack plan

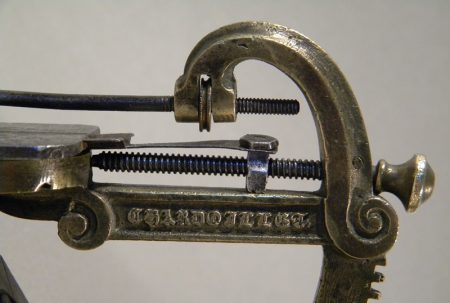

Посмотрите на оригинальность  решения. В центре мы видим регулировку вылета ножа, а чуть выше находится регулировка стружколома! Да, это, что-то с чем-то. На механизм нанесен производитель рубанка — Сhardoillet.

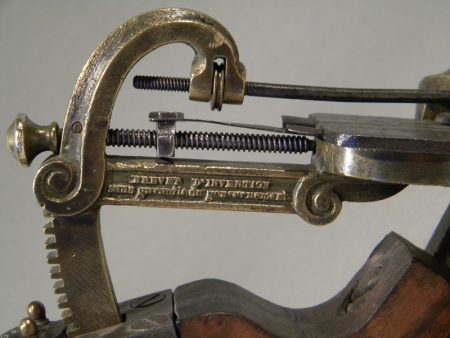

Взглянем еще раз, но с другой стороны. Тут  отмечена патентная часть.

механизм настройки рубанка chardoillet jack plan
механизм настройки рубанка chardoillet jack plan

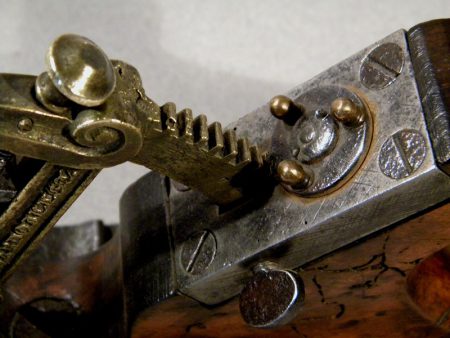

Давайте присмотримся к задней рукояти, она у этого рубанка играет еще более важную роль, чем обычно. В ней прячется гребенка настройки и поэтому она должна быть достаточно монолитна, чтобы надежно фиксировать нож от вибраций.

рукоять рубанка chardoillet jack plan
рукоять рубанка chardoillet jack plan

Классическая закрытая рукоять в форме латинской буквы — D. Рукоять фиксируется на несколько винтов, жаль не посмотреть, что же там под ней…

рукоять рубанка chardoillet jack plan
рукоять рубанка chardoillet jack plan

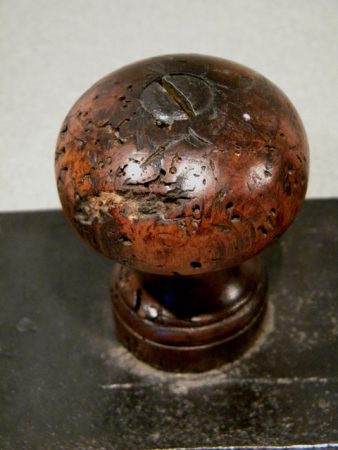

Теперь передняя рукоять, ну тут всё по классике.

рукоять рубанка chardoillet jack plan
рукоять рубанка chardoillet jack plan

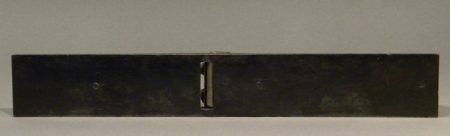

И давайте немного присмотримся к ротику и самой подошве рубанка. Первое что бросается в глаза это сквозные крепления рукоятей и лаконичная квадратная форма, с похоже очень хорошо сохранившейся геометрией.

подошва рубанка chardoillet jack plan
подошва рубанка chardoillet jack plan

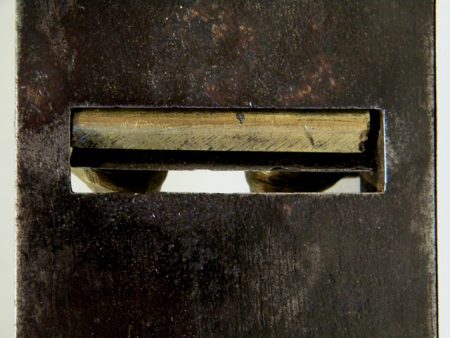

А вот и ротик, видно выступающую часть кроватки и сам нож.

роток рубанка chardoillet jack plan
роток рубанка chardoillet jack plan

Вот такой вот красавец хранится в чей-то коллекции, а нам остается, только любоваться и надеяться, что когда-нибудь в нашем музее появится и рубанок от Ignace Chardoillet , а пока будем наслаждаться работой современными рубанками Veritas, Lie-Nielsen и Clifton из магазина Rubankov.Net
