Создание точёной киянки



Точёная киянка
Точёная киянка

Сегодня мы будем изготавливать точеную киянку из 2-х разных сортов дерева по мотивам журнала Wood-Мастер №5 2009г. Такой столярный инструмент  часто используется при работе со стамесками и его вполне нетрудно сделать своими руками.

Боёк будет согласно чертежу киянки из журнала, рукоять произвольная, так сказать «под руку».

Чертеж киянки
Чертеж киянки

Максимальный диаметр киянки — 78мм,длина бойка — 120мм, длина — 255мм

Перво-наперво подберем материал. И сделаем это буквально –  бук является отходами нашего производства верстаков, а  плашка сапеле – отходом от производства наших друзей.

Материал для изготовления киянки
Материал для изготовления киянки

Брусок бука должен иметь сечение 40мм х 40мм и длиной не менее 350мм.
Это возможно выполнить как с помощью фуганка и реймсума, так и с помощью ручного рубанка (ради спортивного состязания) Обрабатываем все 4 стороны.
ВАЖНО! Все грани должны быть строго перпендикулярны друг другу и одинакового размера!

Распиливаем сапеле на планки
Распиливаем сапеле на планки

Плашку  толщиной 20мм сапеле пилим на ленточной пиле на 4 планки: шириной не менее 70мм, и длиной 160мм.


Склеиваем заготовку
Склеиваем заготовку

Фугуем одну пласть и одну кромку. Поочерёдно приклеиваем каждую пласть к буковому бруску.


Склееная заготовка киянки
Склееная заготовка киянки

Получается вот такая заготовка.


Размечаем центр, и накалываем шилом.


Наши проекты:

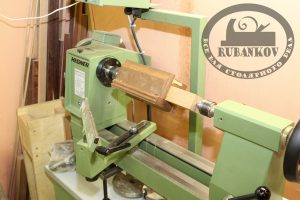

Установленная в станок заготовка
Установленная в станок заготовка

ВАЖНО!!! Точно найти центр, для симметричности рисунка в готовом изделии  при в переходе от одной древесины другой.
Устанавливаем заготовку в токарный станок закрепляя  в центрах.


Создаем из квадратной заготовки – круглую. Для этого воспользуемся полукруглым резцом — рейером. Скорость вращения 1000 об/мин.

Используем полукруглый резец
Используем полукруглый резец

Размечаем основные диаметры – рукояти.

Для точения основной поверхности рукояти используем полукруглый резец.


Для точения тонких цилиндрических поясков и подрезки воспользуемся отрезным резцом. Скорость вращения 1500 об/мин.

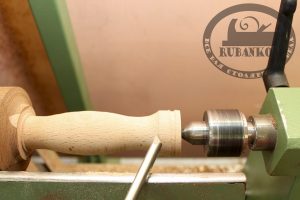

Изготовление в процессе
Изготовление в процессе

Главный шаблон для точения рукояти — РУКА. Периодически  беря в руку заготовку (естественно неподвижную) добиваемся наибольшего комфорта.

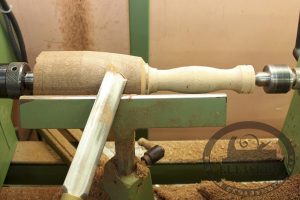

Работаем мейселем
Работаем мейселем

Выравниваем поверхность бойка  до диаметра 78мм и длины 120мм мейселем. Скорость вращения 1000 об/мин.


Размечаем карандашом линии основных переходов.

Делаем мейселем сходы
Делаем мейселем сходы

Плавно выводим поверхность бойка согласно чертежу также мейселем. Скорость вращения 1000 об/мин.


Подрезаем отрезным резцом, оставляя тонкий перешеек. Это позволит нам произвести отделку киянки на станке.
Шлифуем.Последовательно уменьшая зерно абразива: сначала 120, затем 180, 240, 360

Для того используем отработавшие свой срок, но еще вполне рабочие кружки от эксцентриковой шлифмашины.

Обеспыливаем. Лучше воспользоваться продувочным пистолетом и пылесосом.
Наносим первый слой лака-шеллака (грунтуем). Даем полностью высохнуть.

Киянка после шлифовки и нанесения лака
Киянка после шлифовки и нанесения лака

Шлифуем металлической ватой и наносим второй слой лака-шеллака…  Таким образом наносим до 5 слоев.


Пилой отрезаем лишнее, шлифуем торцы также последовательно уменьшая зернистость абразива. И покрываем лаком-шеллаком. Также желательно 5-6 раз.
Вот теперь можно и поработать такой замечательной деревянной киянкой.

Надеюсь мы ответили на  все возможные вопросы как самостоятельно сделать киянку.
