Stanley #193 Fibre Plane, рубанок для ДВП



Чтобы разобраться с этим рубанком потребуется много сил и времени.
Stanley #193 Fiber plane
Stanley #193 Fiber plane
Рубанок для древесно волокнистых плит
Длина колодки  - 310мм
Ширина колодки - 73мм
Ножей  - 16шт
3 разных держателя ножей
5 упоров
Всего существует несколько модификаций этого рубанка #193, #193A, #193B, отличаются они дополнительными упорами, держателями ножей и самими ножами.


Stanley #193 выпускался на заре становления плитных материалов, и следуя веяниям эпохи компания Stanley выпускает рубанок для работы с этими самыми плитами. Древесные плиты неожиданно завоевали популярность и использовались вплоть до украшения фасадов кухонь и тп. Так вот данный рубанок предназначен для снятия фасок, создания различных выборок и прочих украшательств. В целом рубанок был неплох для своего времени, но его время очень быстро прошло. Рубанок выпускался где-то с 1933 по 1943 годы и у изначальной модели #193 было «всего» 6 ножей.
Ну да хватит истории давайте посмотрим на то, что попало к нам в музей.

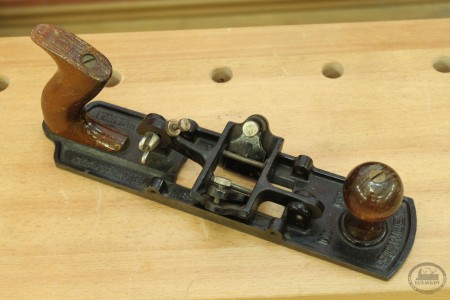

Stanley #193
Stanley #193 с держателем двух косых ножей

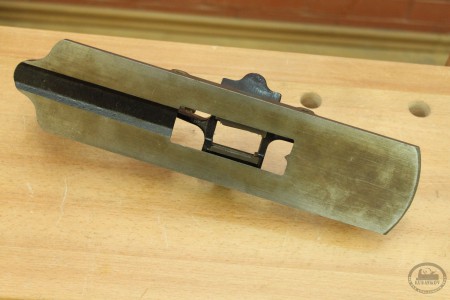

Подошва  Stanley #193
Подошва Stanley #193

Как видите в подошве есть углубление и виднеется «угол-прицел», чтобы держать линию при работе. Углубление в подошве скорее всего для того чтобы срезанный материал не скапливался в рубанке.

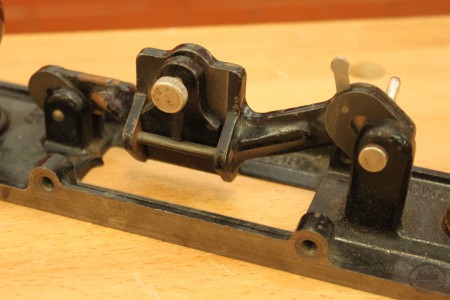

Stanley #193 с держателем ножей №1
Stanley #193 с держателем ножей №1

Да, все основные части рубанка имеют свой номер от №1 до №7.

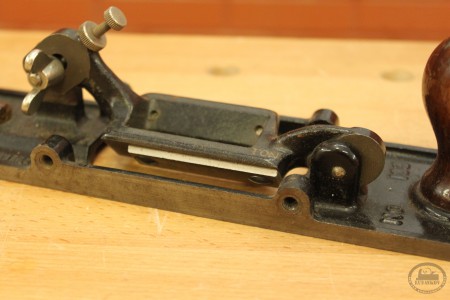

Держатель ножей №1
Держатель ножей №1

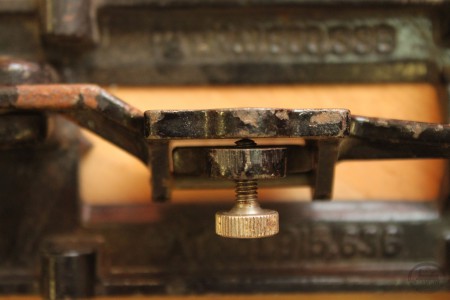

В держатель №1 лезвия (Razor blades) устанавливаются с внешней стороны и притягиваются пластиной. Держатель №1 использовался для выборки канавок и снятия фасок. Так же была мысль что при помощи него могли делать канавки для сложения материала по выборке под углом в 90º. Стоит сказать, что и остальные ножи у рубанка похоже были очень тонкими, судя по просвету в держателе. Нам же достался всего один нож и то я не уверен, что он из комплекта рубанка.

Stanley #193 fibre plane
Stanley #193 fibre plane

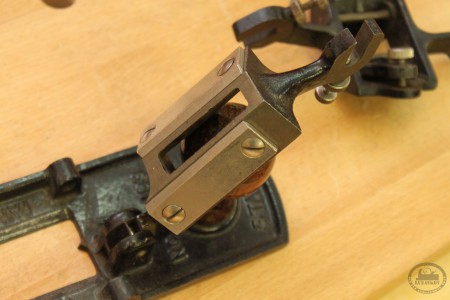

Держатель ножей №2
Держатель ножей №2

Держатель №2 скорее всего использовался для продольной резки материала.

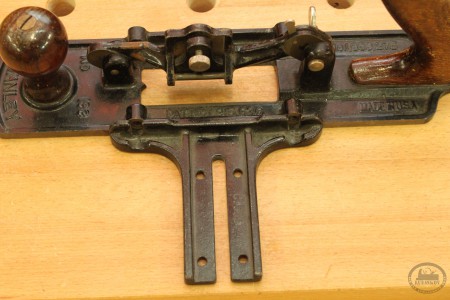

Так, а теперь перейдем к упорам. Всего у на их 5 штук. Один основной — №3, крепится к штифтам, а большинство остальных крепятся уже к нему. Да штифт достался нам только один, что печально, если у кого есть лишние запчасти, да и вообще рубанки, с удовольствием примем в дар)))

Stanley #193 с упором №3
Stanley #193 с упором №3

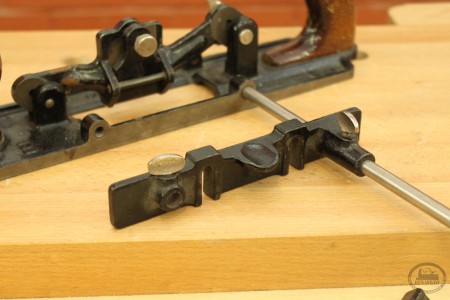

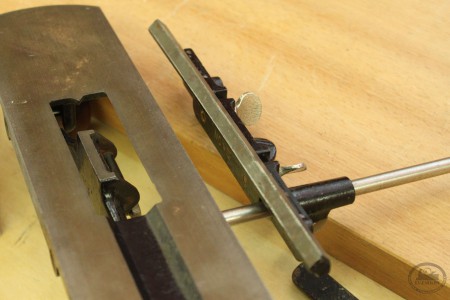

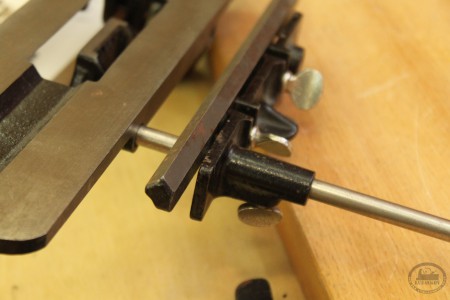

А теперь упор №4 — ну просто боковой или параллельный упор.

Stanley #193 боковой упор №4
Stanley #193 боковой упор №4

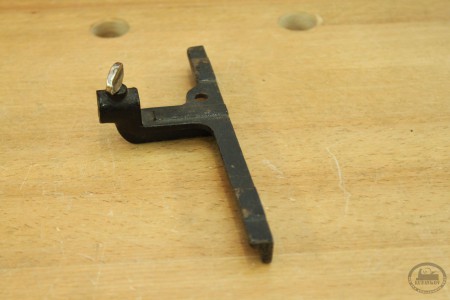

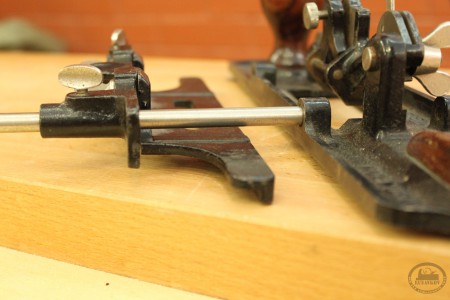

А вот теперь упор поинтереснее — №5, скорее всего применялся для выборки параллельных канавок с одинаковым отступом, ставится в уже созданную канавку.

Stanley #193 упор №5
Stanley #193 упор №5



Stanley #193 упор №5
Stanley #193 упор №5

Так же к рубанку прилагается упор-циркуль, благодаря которому можно резать по кругу или дугами.

Stanley #193 и циркульный упор
Stanley #193 и циркульный упор

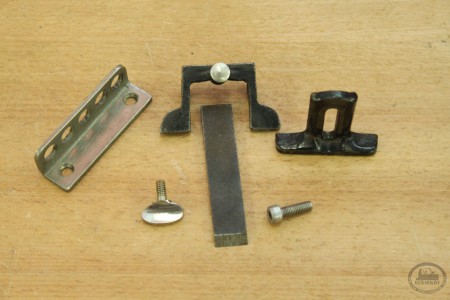

В довесок к рубанку нам досталось еще немного железок, но к рубанку они похоже имеет мало отношения)))

запчасти
неизвестный упор



запчасти
запчасти

Ну и на последок приходите к нам в музей у нас еще многооо интересностей.

П.С. — Любезно предоставленная инструкция к рубанку Stanley Fiber Plane (.pdf на английском)

Stanley #193 Fibre Plane, рубанок для ДВП: 2 комментария

  1. Вот инструкция к вашему рубанку — http://yadi.sk/d/gVGyZS7kLYe8W.
    По поводу Razor blades – они действительно очень тонкие, до сих пор выпускаются Stanley для ножей, скребков и прочего, в инструкции, кстати, их предлагали по 7.50$ за сотню штук. Эти ножи, естественно, были одноразовыми, другие же ножи можно было затачивать. Судя по инструкции, ваш нож не от этого рубанка.
    По упорам. Ваш “неизвестный” упор на самом деле от рубанка Stanley №78, он же Duplex filletster and rabbet plane. Ограничитель глубины строгания, который справа на фотографии с запчастями, тоже от него же, хотя такой же шел на Stanley №180,181,182,190, может и на некоторые другие тоже. Ограничитель крепился винтом слева на фотографии.
    У вас не хватает упора Ship-Lap Cut Attachment по номером 6, который использовался для подрезки плитного материала в четверть. На ибее, кстати, его продают, но к нам не посылают — http://www.ebay.com/itm/Stanley-No-193-Fiber-Board-Cutter-Plane-Ship-Lap-Cut-Attachment-No-6-/171241480195.
