Шипорезка Hegner ZFG-12



11430 p

Рейтинг : (5 из 5) Всего голосов: 1

Поделиться / Сохранить себе ссылку:

Шипорезка Hegner ZFG-12 М00006003 11430 p Выведено из продажи Уведомить

Описание

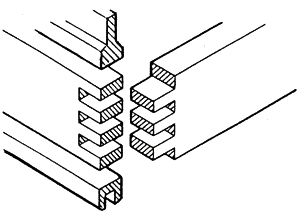

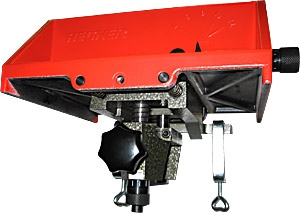

Шипорезное приспособление для создания точных шиповых соединений без использования шаблонов. Данное приспособление представляет собой базу устанавливаемую на столешницу с помощью двух струбцин входящих в комплект. Снизу устанавливается прямая шлифовальная машинка с диаметром шейки 43 мм. В губки шлифовальной машинки предварительно зажимается фреза. Сверху на базу установлена подвижная площадка с возвратной пружиной. Для получения шипов предварительно выставляется размер шипа от 4 до 12 мм (с помощью специального упора перемещаемого с помощью поворотной ручки). Размер паза определяется диаметром установленной фрезы. Заготовка устанавливается на подвижную площадку, при этом упирается в заднюю стенку площадки и в специальный упор и подвижная площадка вместе с заготовкой подается на вращающуюся фрезу. Далее заготовка слегка смещается, и опять подается на фрезу. Максимальная длина шипа - 20 мм, максимальная ширина шипа 12 мм. Максимальная толщина используемой заготовки 26 мм. Длина и ширина заготовки - неограничены. Точная регулировка вылета фрезы. Разъем диаметром 35 мм для шланга пылеудаления. Прозрачный регулируемый щиток. Точноя подгонка всех деталей и соединений - без люфтов. Масса 5 кг. Размер: 275 х 280 х 250 мм. Производство Hegner (Германия).

Характеристики

Отзывы

Файлы ()

Нет файлов

Статьи
